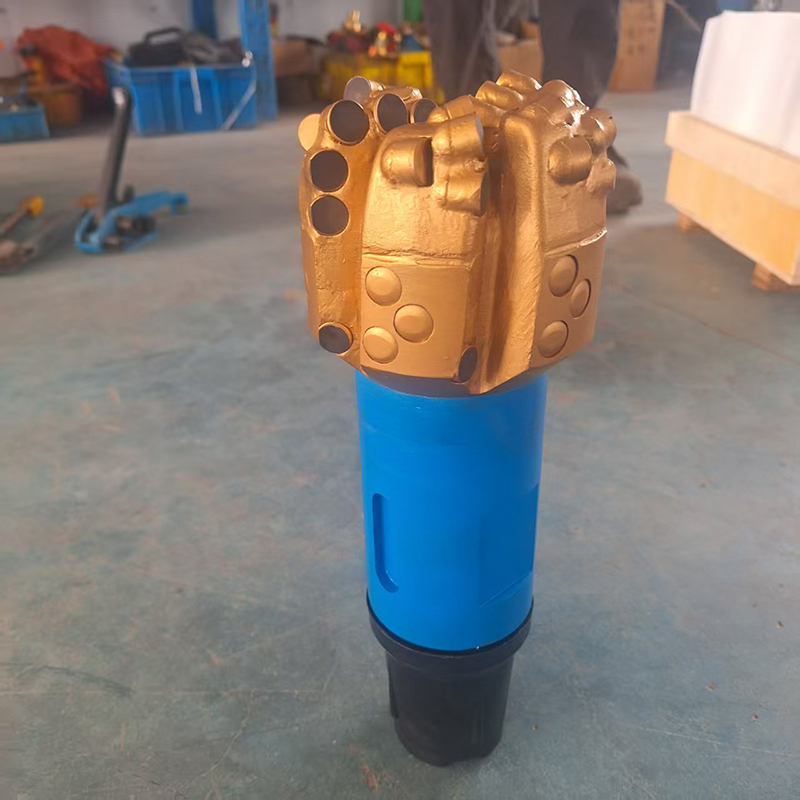

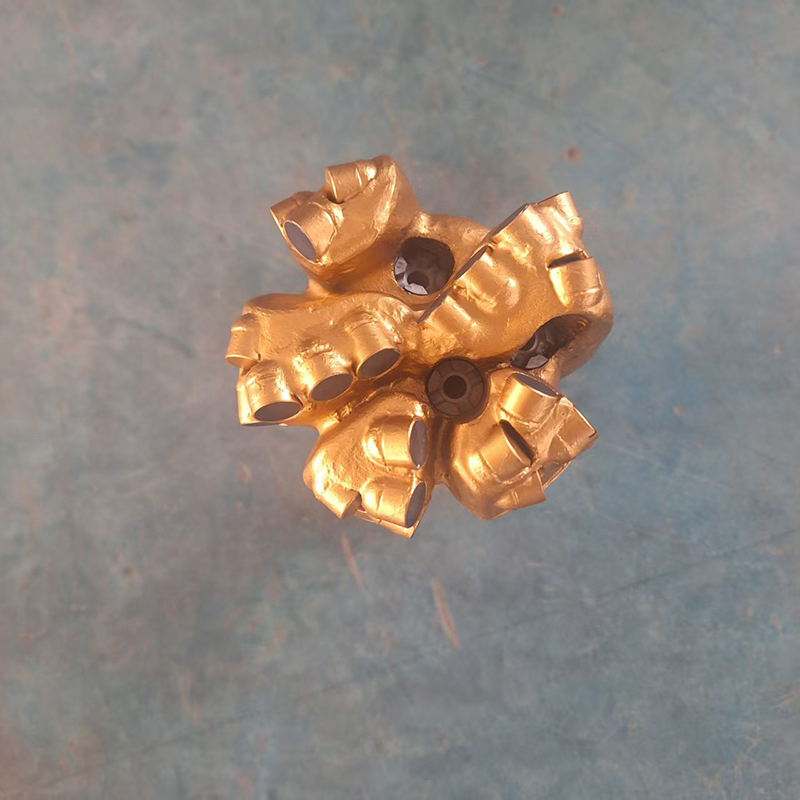

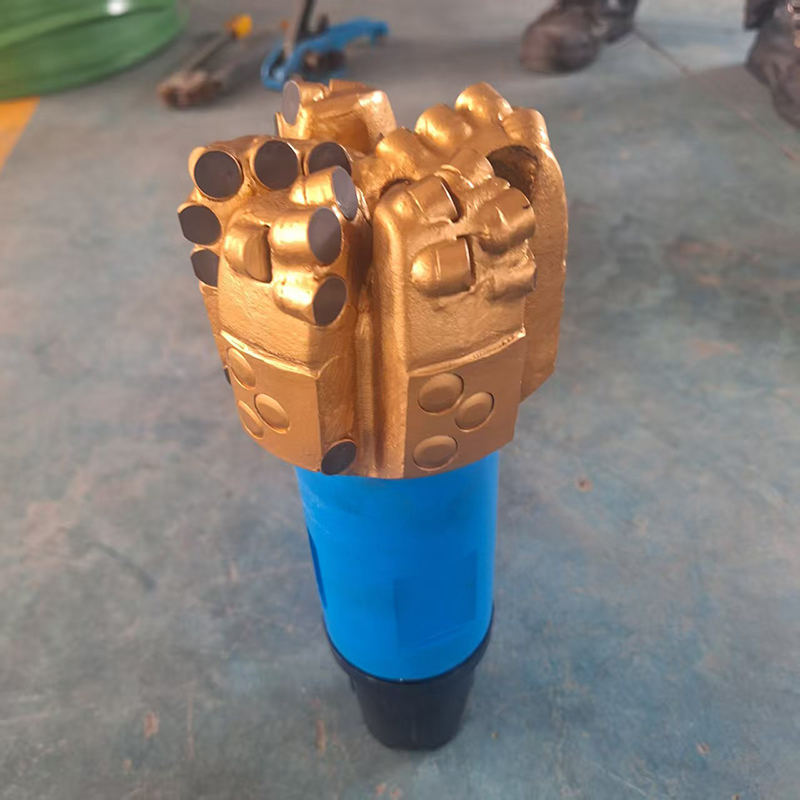

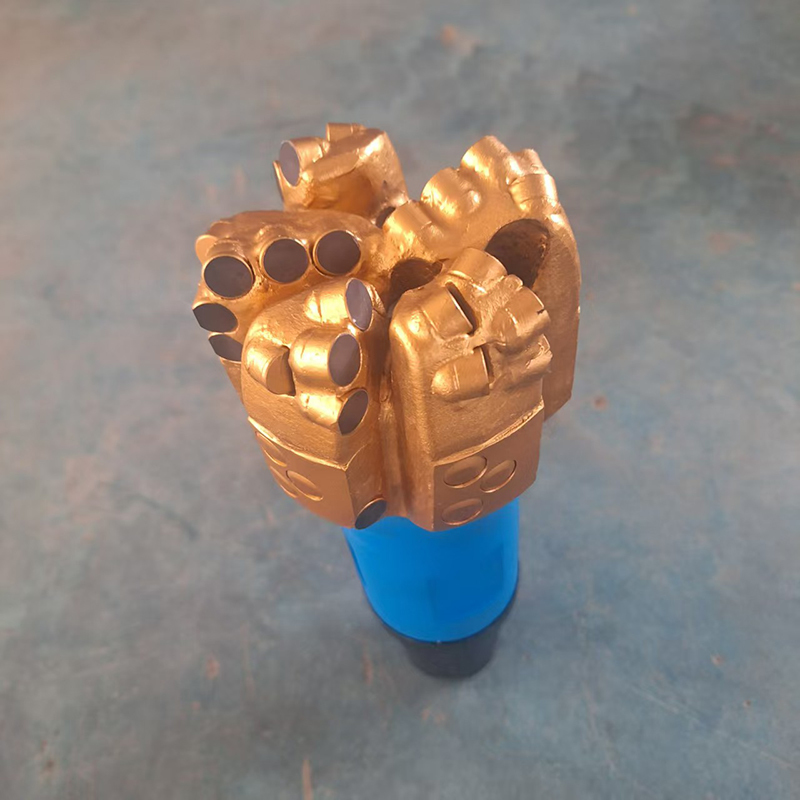

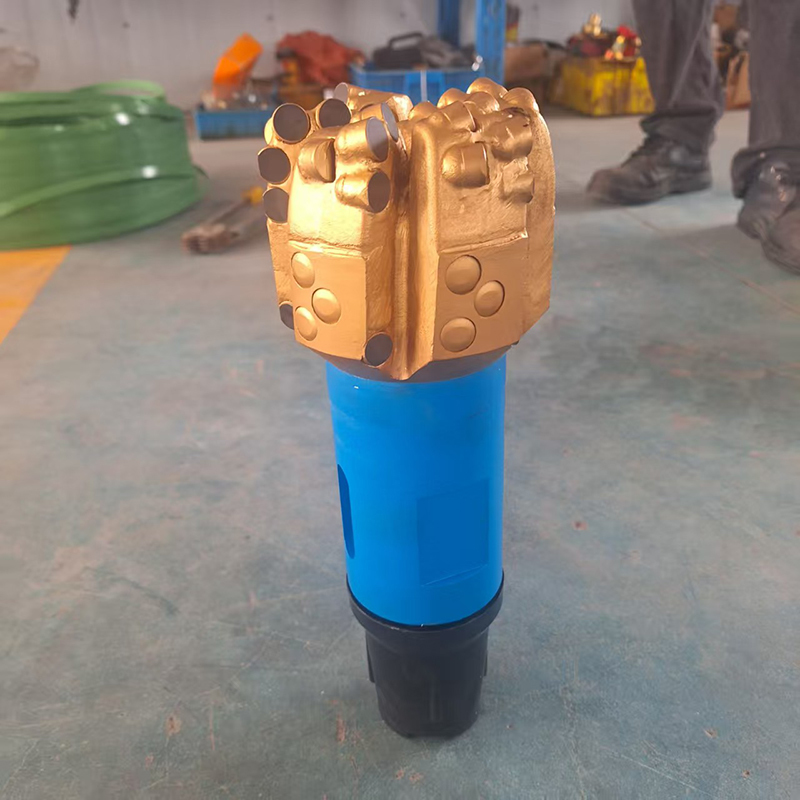

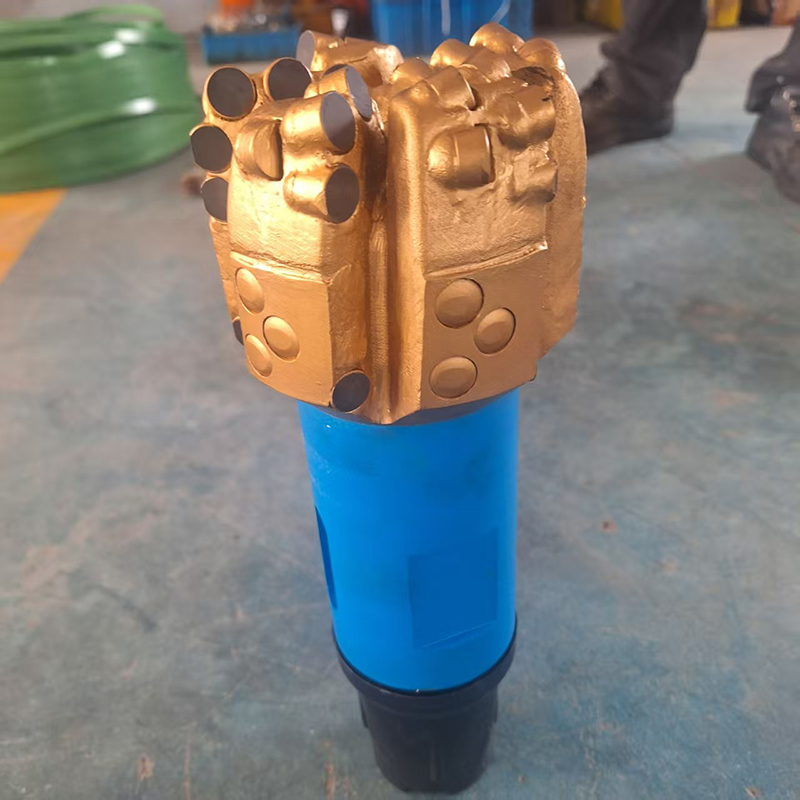

Diamant 4-1/2" PDC-Bohrer für Ölbohrwerkzeuge

Diamant 4-1/2" PDC-Bohrer für Ölbohrwerkzeuge

1. Beschreibungen des PDC-Bohrers

PDC-Bohrer sind Festschneidbohrwerkzeuge mit polykristallinen Diamant-Kompaktschneiden, die zum Bohren von Gestein in Öl-, Bergbau-, Wasser- oder Gasbohrlöchern verwendet werden. Dieses Bohrwerkzeug wird gemäß API-Spezifikationen hergestellt und ist API-zertifiziert. Die PDC-Schneiden bestehen aus synthetischem Diamantmaterial, dem härtesten bekannten Material, was es extrem verschleißfest macht. Im Vergleich zu Tricone-Bohrern bieten PDC-Bohrer im Allgemeinen eine höhere Bohreffizienz, jedoch zu höheren Kosten.

PDC-Bohrer verwenden mehrere Diamantschneiden, die in spezifischen Mustern angeordnet sind, um die Gesteinsformation zu scheren. Diese Bohrer werden hauptsächlich in zwei Typen unterteilt: Matrixkörper-PDC-Bohrer und Stahlkörper-PDC-Bohrer, die für unterschiedliche Bohrbedingungen ausgelegt sind. Matrixkörper-PDC-Bohrer werden typischerweise in abrasiveren Formationen verwendet, während Stahlkörper-PDC-Bohrer oft in weicheren Formationen eingesetzt werden.

2. Spezifikation:

PDC-Bohrer wie der S616 oder M616 werden mit einem 6-Blatt-Stahl- oder Matrixkörper und einem 16-mm-Hauptschneider spezifiziert. Der IADC-Code gibt an, ob der Bohrer für harte, weiche oder spezifische Profilformationen geeignet ist, und liefert zusätzliche Informationen.
Der IADC 323 hat also eine andere Bedeutung für den PDC-Bohrer.

3. PDC-Bohrerprofil



4.PDC-Schneiden des Bohrers

Das Herzstück eines Bohrers sind polykristalline Diamantverbundschneiden (PDC), die direkt mit dem Gestein in Eingriff treten und hauptsächlich eine Schervorgang zur Entfernung verwenden. In der anspruchsvollen Umgebung eines Bohrlochs werden PDC-Schneiden häufigen Erhitzungs- und Abkühlungszyklen unterzogen, was erhebliche Herausforderungen darstellt.
PDC-Schneiden mit verbesserter thermischer Stabilität und reduziertem thermischen Abbau neigen dazu, besser zu funktionieren, was zu höheren Eindringraten (ROP) und verbesserter Verschleißfestigkeit führt. Die Optimierung dieser Schneiden ist daher entscheidend, um die Effizienz zu maximieren.

5. PDC-Bohrerdüsen

PDC-Bohrerdüsen helfen, den Schneidbereich zu reinigen und die polykristallinen Diamantverbundschneiden (PDC) zu kühlen.
Die effektive Platzierung dieser Düsen zusammen mit dem Winkel, in dem sie eingestellt sind, spielt eine entscheidende Rolle für die Effizienz des Bohrers.
Fluidkanäle ergänzen auch die Düsenplatzierung, um die Reinigung von Bohrklein zu verbessern.



6. Optionale Merkmale des PDC-Bohrers:

Es gibt viel mehr Merkmale des PDC-Bohrers zur Auswahl, was die Stabilität, Verschleißfestigkeit und Leistung der Schneiden des PDC-Bohrers erhöht.

7. Stahlkörper-PDC-Bohrer

Der Stahlkörper des PDC-Bohrers ist das Gegenteil des Matrixkörpers. Er kann hohen Stoßbelastungen standhalten, ist aber weicher und weist keine Schutzeigenschaften auf. Die Festigkeit und Duktilität von Stahl verleihen Stahlbohrerkörpern eine hohe Stoßfestigkeit. Stahlkörper sind deutlich stärker als Matrixkörper.

Materialkapazität & Einhaltung der Normen


API

Alle Bohrer werden wie folgt getestet: ---Mechanische Prüfgeräte

---Härtetest
---UT-Test
---Andere Tests gemäß den Anforderungen
