Ölquelle 6-1/2 Zoll Diamond Fixed PDC Bohrer des Bohrwerkzeugs
Produktdetails
| Material | Diamant- und Legierungsstahl | API-Zertifizierung | 7-1548-1 |
|---|---|---|---|
| Gewicht | ca. 18 kg | Anwendung | Felsbohrung |
| Farbe | Jede Farbe | Schneider | Polykristalline Diamond Compact (PDC) |
| Typ | Diamantbohrer | Oberflächenbehandlung | PDC -Einsatz |
| Hervorheben | 6-1/2 Zoll PDC-Bohrgerät,Stahlkörper-Diamant-Bohrer-Bohrer,Ölbrunnenbohrwerkzeug |
||
Produkt-Beschreibung

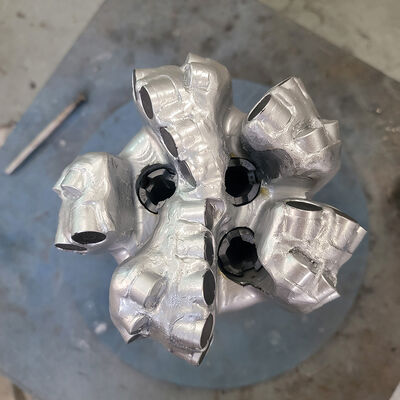

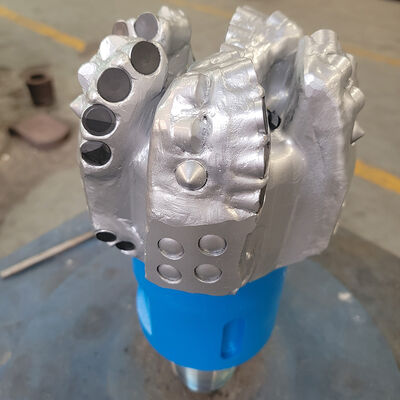

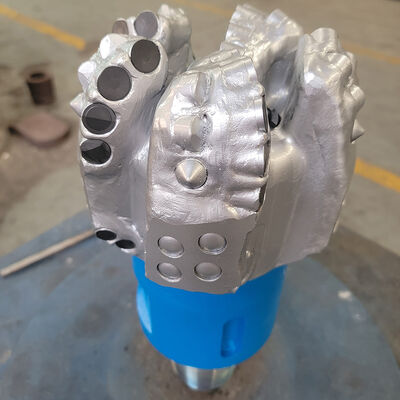

Bohrloch 6-1/2 Zoll Diamant Fest PDC-Bohrmeißel Von Bohrwerkzeug
1. Beschreibungen:
PDC-Bohrmeißel ist das leistungsstärkste Bohrwerkzeug für Bohrlochwerkzeuge. Der PDC-Bohrmeißel sollte in homogenen Gesteinsformationen verwendet werden, um die beste Leistung zu erzielen.
Es gibt verschiedene Modelle von Bohrmeißeln, aber wenn Sie sich für einen PDC-Bohrmeißel entscheiden, sollten Sie auf die Schlüsselfaktoren für die Auswahl eines PDC-Bohrmeißels achten:
-
Schneidzahn-Dichte & Größe: Passend zur Härte der Formation. Hohe Dichte für Haltbarkeit, niedrig für Geschwindigkeit; große Zähne für weiche Schichten, kleine für harte.
-
Meißelprofil: Flach für vertikales Bohren, konisch für gerichtetes Bohren, gestuft für geschichtete Formationen.
-
Flügeltyp: Gerade für harte Formationen, spiralförmig für weiche bis mittlere, gemischt für komplexe Bedingungen.
2. Spezifikation:
PDC-Meißel wie der S516 oder M516 werden mit einem 6-flügeligen Stahl- oder Matrixkörper und einem 16-mm-Hauptschneider spezifiziert. Der IADC-Code gibt an, ob der Meißel für harte, weiche oder spezifische Profilformationen geeignet ist, und liefert zusätzliche Einblicke. So hat der IADC S323 eine andere Bedeutung für den PDC-Bohrmeißel für weiche oder harte Formationen, Schneidergröße und Profil.
| SPEZIFIKATION | |
| Größe : | 6-1/2 Zoll (165,1 mm) |
| Bohrmeißelkörper-Typ : | Stahlkörper |
| Anzahl der Flügel : | 5 |
| Anzahl der Düsen : | 3 |
| API-Anschluss (in) : | 3-1/2" REG |
| Kaliberlänge (in): | 1,5 |
| BETRIEBSPARAMETER | |
| Gewicht auf dem Meißel (KN): | 9-67 |
| Drehzahlbereich (Rotary): | 100- DHM |
| Durchflussrate (lps): | 11- 15 LPM |
| Anzugsdrehmoment (KN): | 9,5 - 12,2 KN.M |
3. PDC-Bohrmeißelprofil

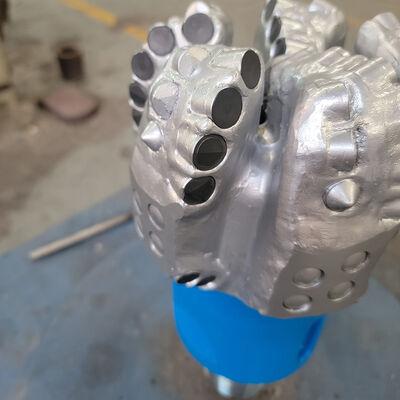

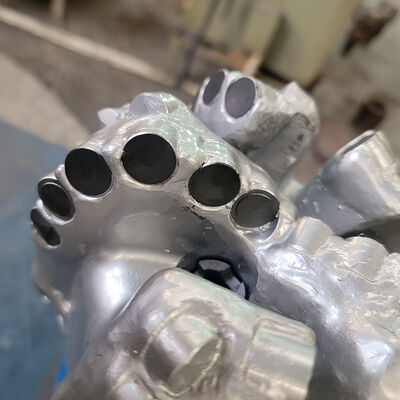

4. Bohrmeißel PDC-Schneider
Das Herzstück eines Bohrmeißels sind polykristalline Diamantkomposit (PDC)-Schneider, die direkt mit dem Gestein in Kontakt kommen und hauptsächlich durch Scherwirkung abtragen. In der anspruchsvollen Umgebung eines Bohrlochs durchlaufen PDC-Schneider häufige Heiz- und Kühlzyklen, die erhebliche Herausforderungen darstellen.
PDC-Schneider mit verbesserter thermischer Stabilität und reduzierter thermischer Degradation schneiden tendenziell besser, was zu höheren Penetrationsraten (ROP) und verbesserter Verschleißfestigkeit führt. Die Optimierung dieser Schneider ist daher entscheidend für die Maximierung der Effizienz.
5. PDC-Bohrmeißeldüsen
PDC-Bohrmeißeldüsen helfen, den Schneidebereich zu reinigen und die polykristallinen Diamantkomposit (PDC)-Schneider zu kühlen.
Die effektive Platzierung dieser Düsen sowie der Winkel, in dem sie eingestellt sind, spielen eine entscheidende Rolle für die Effizienz des Bohrmeißels.
Flüssigkeitskanäle ergänzen auch die Düsenplatzierung, um die Entfernung von Bohrklein zu verbessern.
6. Stahlkörper-PDC-Meißel
Der Stahlkörper eines PDC-Meißels ist das Gegenteil eines Matrixkörpers. Er kann hohen Stoßbelastungen standhalten, ist aber weicher und verfügt über keine Schutzmerkmale. Die Festigkeit und Duktilität von Stahl verleihen Stahlkörpern eine hohe Schlagfestigkeit.
Stahlkörper sind erheblich stärker als Matrixkörper.
Ein vorteilhafter Aspekt von Stahlmeißeln ist, dass sie mehrmals leicht überholt werden können, da verschlissene oder beschädigte Schneider relativ einfach ausgetauscht werden können. Dies ist ein besonderer Vorteil für Betreiber in kostengünstigen Bohrumgebungen.
Materialkapazität & folgende Standards
| API | ISO | ASM | NACE |
| API Spec 7-1 | ISO 9001 | ASME B94.55M / ASME B94.11M | NACE |
Das Stahlmaterial des PDC-Bohrmeißels ist AISI 4145H legierter Baustahl.
AISI 4145H legierter Baustahl: Dies ist ein Stahl, der speziell für Ölbohrwerkzeuge verwendet wird, insbesondere für die Herstellung von Hochleistungsbohrgestängen. AISI 4145H Stahl hat eine gute Verschleißfestigkeit und Zähigkeit, kann hohen Druck- und Hochtemperaturumgebungen standhalten und ist für Tief- und Ultra-Tiefbohrungen geeignet45.
Materialzusammensetzung :
| Zusammensetzung | C(%) | Si(%) | Mn(%) | P(%) | S(%) | Cu(%) | Cr(%) | V(%) | Mo(%) | Al(%) | Ti(%) |
| SAE4145HS | 45 | 26 | 110 | 20 | 2 | 1 | 115 | 0,9 | 32 | 20 | 4,2 |
