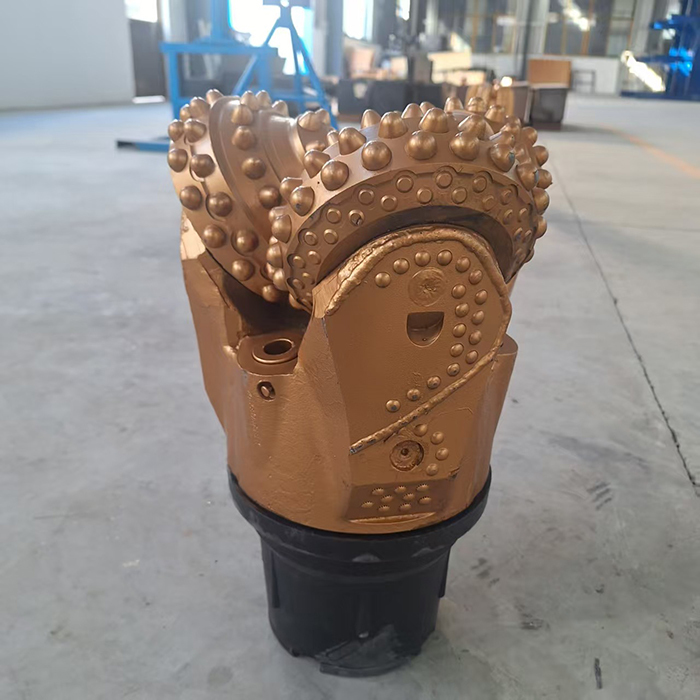

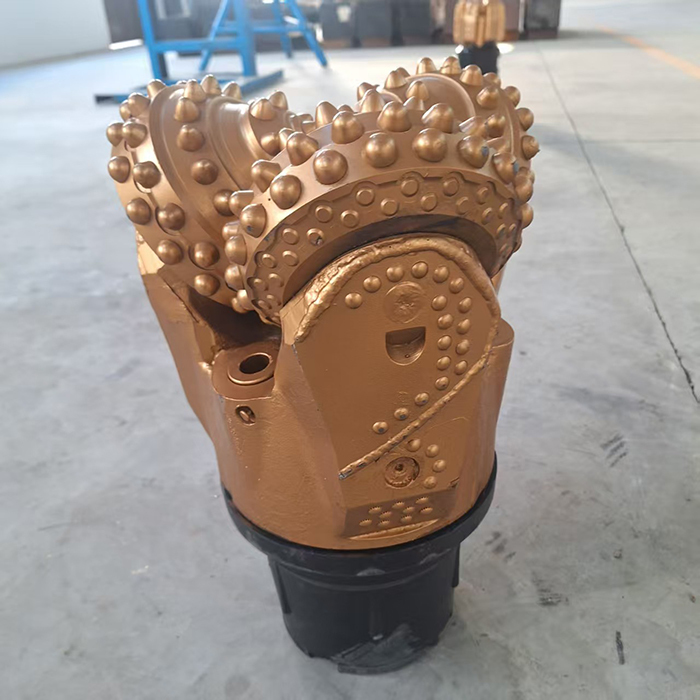

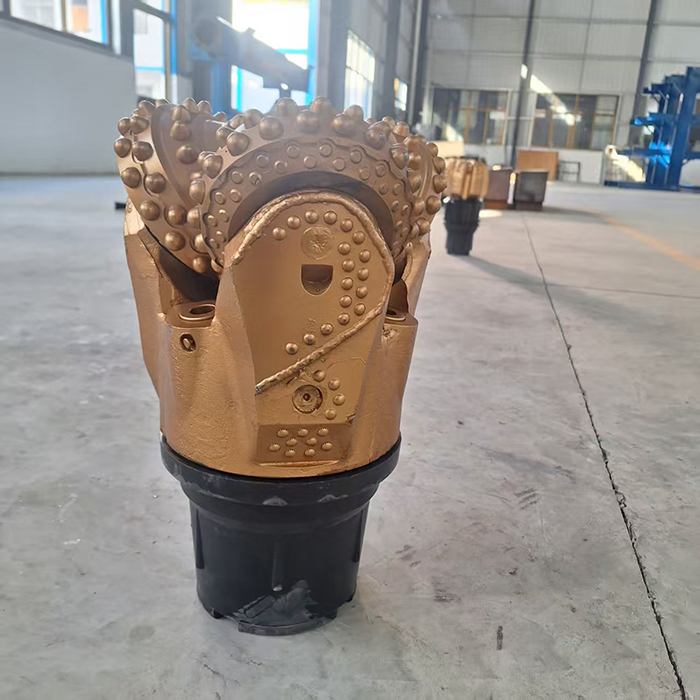

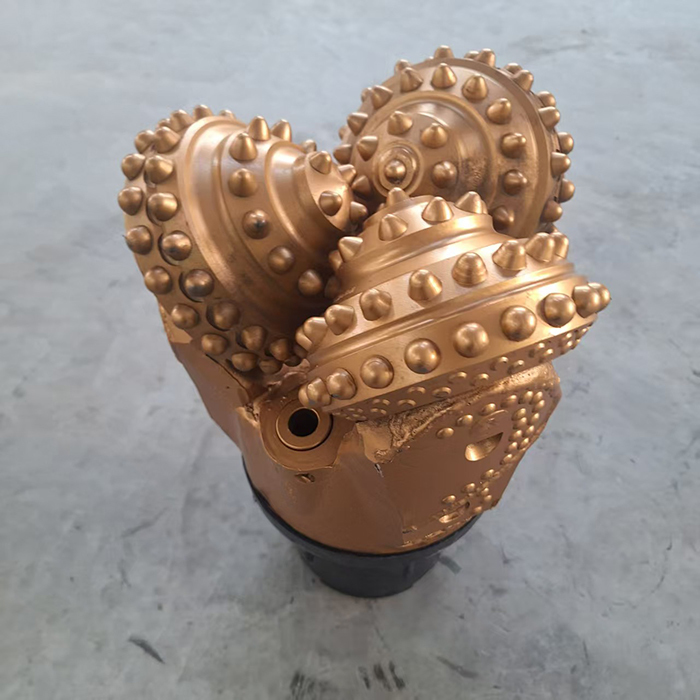

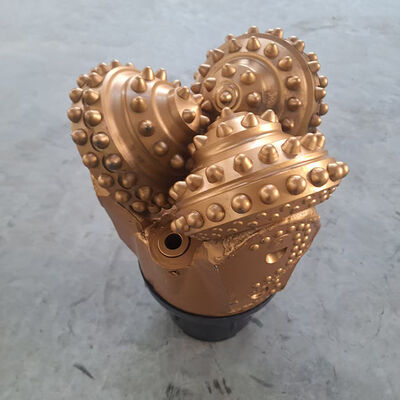

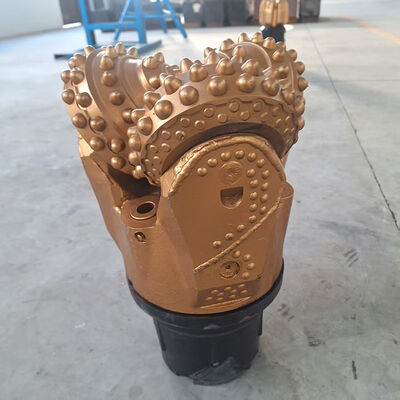

Öl-Wasser-Bergbau-Felsbrunnen 9-7/8" (250 mm) Dreikegelbohrer
Produktdetails
| Typ | Dreikegeliger Bohrer | Verwenden | Öl, Gas, Minig, Bohren, Wasser |
|---|---|---|---|
| Material | Diamant, Legierungsstahl, Tungston Carbid | Maschinentyp | Bohrwerkzeug |
| Verarbeitungsart | Schmieden, Casting | Anwendung | Felsbohrer von Öl, Bergbau, Gas |
| Vorteil | Hoher Effizienz, hohe Festigkeit | Verwendung | Öl, Bergbau, Gas |
| Zahn | Hartmetallbohrerstückchen | Lagertyp | Tragendes Siegelrollenmeißel |
| Hervorheben | 9-7/8 Zoll Triconbohrer,Ölwasserbergbaubohrer,250 mm Felsbohrbohrer |
||
Produkt-Beschreibung
Öl Wasser Bergbau Gestein Bohrloch 9-7/8 " (250mm) Tricone Bohrmeißel
1. Beschreibungen
Ein Tricone-Bohrmeißel ist ein Gesteinsbohrwerkzeug, das mit Wolframcarbid-Einsätzen ausgestattet ist und für den Einsatz in Öl-, Wasser- oder Gasbohrungen konzipiert ist. Dieses Werkzeug wird nach API-Spezifikationen hergestellt und ist ein API-zertifiziertes Produkt.
Wolframcarbid ist ein außergewöhnlich hartes Material, das in seiner Härte nur von Diamant übertroffen wird. Im Vergleich zu Diamantbohrmeißeln bieten Wolframcarbid-Bohrmeißel eine kostengünstigere Lösung.
Gemäß API-Standards wird ein Tricone-Bohrmeißel auch als Rollenkonus-Bohrmeißel bezeichnet. Er verfügt über Wolframcarbid-Zähne zum Durchschneiden von Gesteinsformationen und wird in zwei Typen eingeteilt:
- TC gefräste Zahnmeißel: Maßgeschneidert für weiche bis sehr weiche Gesteinsformationen.
- TCI-Einsatzmeißel: Konzipiert für mittelharte bis harte Gesteinsformationen.
Dieses Bohrwerkzeug wird häufig im Bergbau (einschließlich Kohle-, Kupfer- und Edelmetallminen), in Wasserbohrungen, Öl-/Gasbohrungen und bei der geologischen Prospektion eingesetzt.
2. Spezifikation
| BOHRMEIßEL-SPEZIFIKATIONEN | |
| Durchmesser: | 9-7/8 " "(250,0 mm) |
| Körpertyp: | Stahlkörper |
| Zahntyp: | TCI-Zahn |
| Lager: | Abgedichtetes Lager |
| API-Gewinde API-Anschluss: | 6-5/8 API REG |
| IACD-CODE: | 537 |
| BETRIEBSPARAMETER | |
| Gewicht (kg): | 62 KGS |
| Umdrehungsbereich (rotierend): | 130-40 |
| Gewicht auf Bohrmeißel (kN): | 156- 327 kN |
| Anzugsdrehmoment (KN): | 9,5- 12,2 KN |
3. Tricone Bohrmeißel Profil und Zusammensetzung
4. Lagertypen
Es gibt hauptsächlich drei Arten von Lagerdesigns, die in Tricone-Bohrmeißeln verwendet werden:
- STANDARD OFFENES LAGER ROLLENMEIßEL: Bei diesen Meißeln drehen sich die Konen frei. Dieser Meißeltyp hat eine vordere Reihe von Kugellagern und eine hintere Reihe von Rollenlagern.
- ABGEDICHTETE LAGER ROLLENMEIßEL Diese Meißel verfügen über eine O-Ring-Dichtung mit einem Fettreservoir zur Lagerkühlung. Die Dichtungen wirken als Barriere gegen Schlamm und Bohrklein, um die Lager zu schützen.
- GLEITLAGER ROLLENMEIßEL Diese Meißel werden ausschließlich mit Öl/Fett gekühlt und verfügen über Nasenlager, eine O-Ring-Dichtung und eine Laufbahn für maximale Leistung.
5. Frage
Worauf sollten wir bei der Auswahl des Tricone-Bohrmeißels achten?
- IADC-Code-Pass
- TCI- und Stahlzahnalternativen
- Zusätzliche Wolframcarbid-Einsätze in den Fersenreihen
- Wolframcarbid-Beschichtung auf den Konuskörpern
- Diamantbeschichtete Wolframcarbid-Einsätze am Umfang der Konen
- Wolframcarbid-Einsätze am Shirttail der Beine
- Zusätzliche zentrale Düse zur Reinigung der Konen
Das Merkmal von Tricone-Bohrmeißeln ist, dass sie mit einem eigenen Pass kommen, wie unten gezeigt:
- Die Spezifikation der Konen
- Der Qualitätsstempel, unterschrieben von der Person, die den Bohrmeißel hergestellt und geprüft hat
- Die empfohlenen Bohrparameter, um die beste Leistung aus dem Bohrmeißel herauszuholen:
- Bohrmeißelgewicht
- Drehzahl
- Spülvolumen
6. Welchen Typ von Tricone sollten Sie wählen?
Das hängt von der Geologie ab, in der Sie bohren, und von den Durchmessern des Bohrlochs, das Sie bohren. Die International Association of Drilling Contractors (IADC) hat ein einfach zu bedienendes Schrittsystem entwickelt, um den richtigen Tricone für Ihre Geologie auszuwählen, mit zusätzlichen Funktionen wie Bohrmeißelschutz für eine längere Produktionslebensdauer und so weiter.
| Wie hat die API den Tircone-Bohrmeißel klassifiziert? IADC-CODE? |
| IADC-Codes - Ziffern Die ersten drei Ziffern klassifizieren den Bohrmeißel nach der Formation, für die er ausgelegt ist, und dem verwendeten Lager-/Dichtungsdesign. |
|
Erste Ziffer 1, 2 und 3 bezeichnen STAHLZAHNMEIßEL, wobei 1 für weiche, 2 für mittlere und 3 für harte Formationen steht. |
| 4, 5, 6, 7 und 8 bezeichnen Wolframcarbid-Einsatzmeißel für unterschiedliche Gesteinshärten, wobei 4 die weichste und 8 die härteste ist. |
|
Zweite Ziffer 1, 2, 3 und 4 sind weitere Unterteilungen der Formation, wobei 1 die weichste und 4 die härteste ist. |
|
Dritte Ziffer Diese Ziffer klassifiziert den Bohrmeißel nach dem Lager-/Dichtungstyp wie folgt: |
| Standard offenes Lager Rollenmeißel Standard offenes Lager Rollenmeißel, |
|
luftgekühlt Standard offenes Lager Rollenmeißel mit Umfangsverstärkung, die als Hartmetalleinsätze im Fersenbereich des Konus definiert ist Abgedichtetes Rollenlager Lager-Meißel Abgedichteter Rollenlager-Meißel mit Umfangsverstärkung Gleitgelagerter Meißel Gleitgelagerter Lager-Meißel mit Umfangsverstärkung. |
|
Vierte Ziffer Die folgenden Buchstabenkodes werden in der vierten Zifferposition verwendet, um zusätzliche Merkmale anzugeben: A. Luftanwendung R. Verstärkte Schweißnähte C. Mittlere Düse S. Standard-Stahlzahn D. Abweichungskontrolle X. Meißeleinsatz E. Erweiterte Düse Y. Konischer Einsatz G. Zusätzlicher Umfangs-Schutz Z. Andere Einsatzform J. Düsenablenkung |
