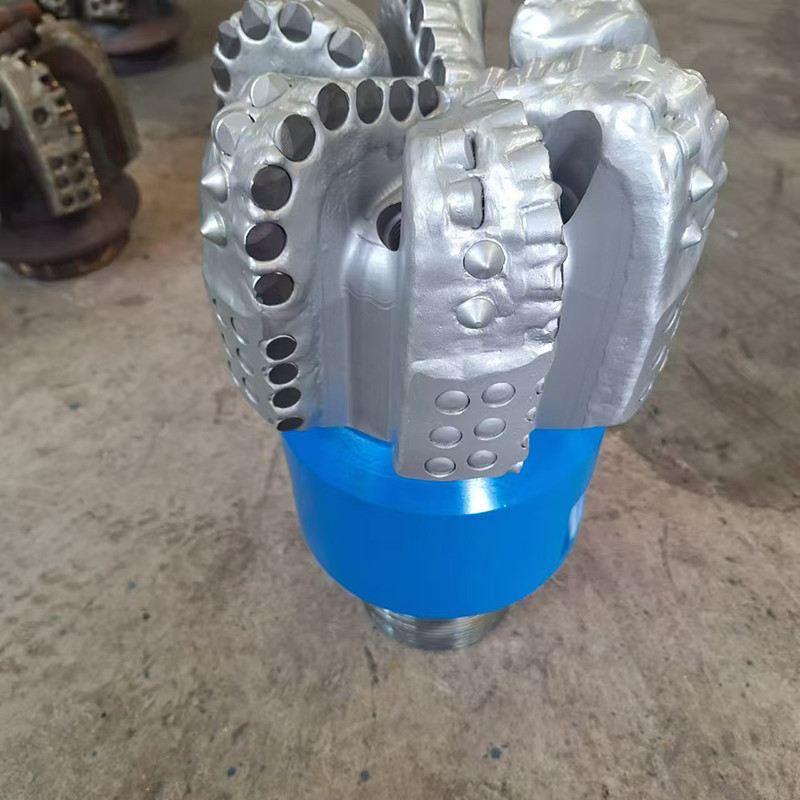

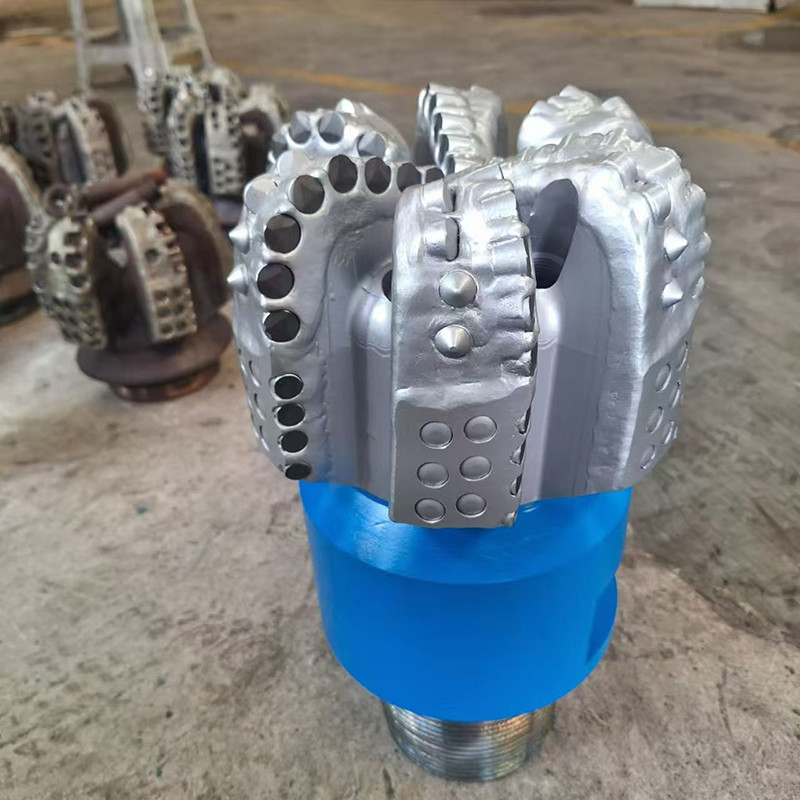

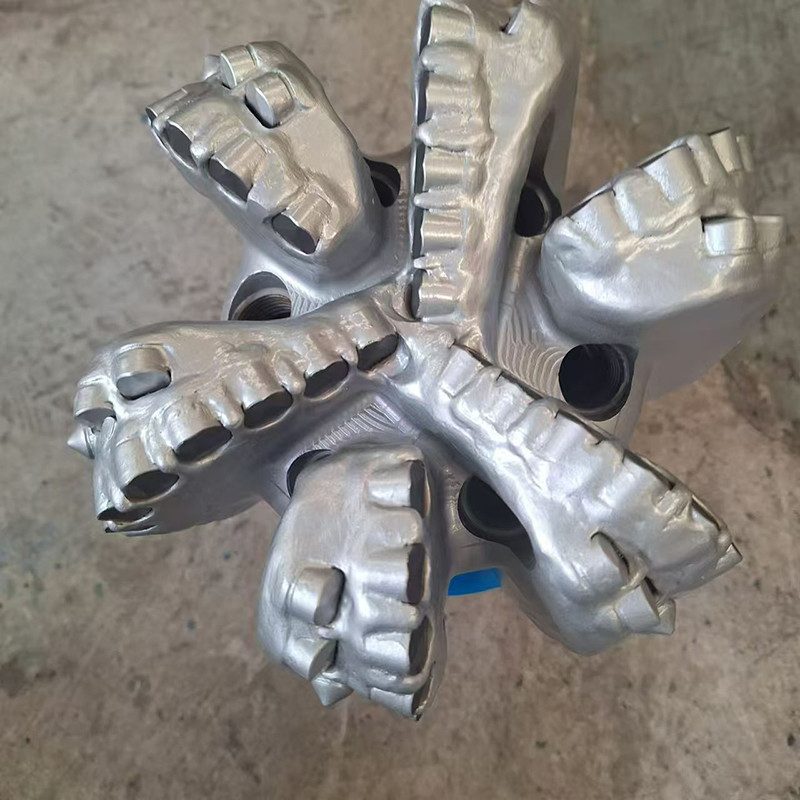

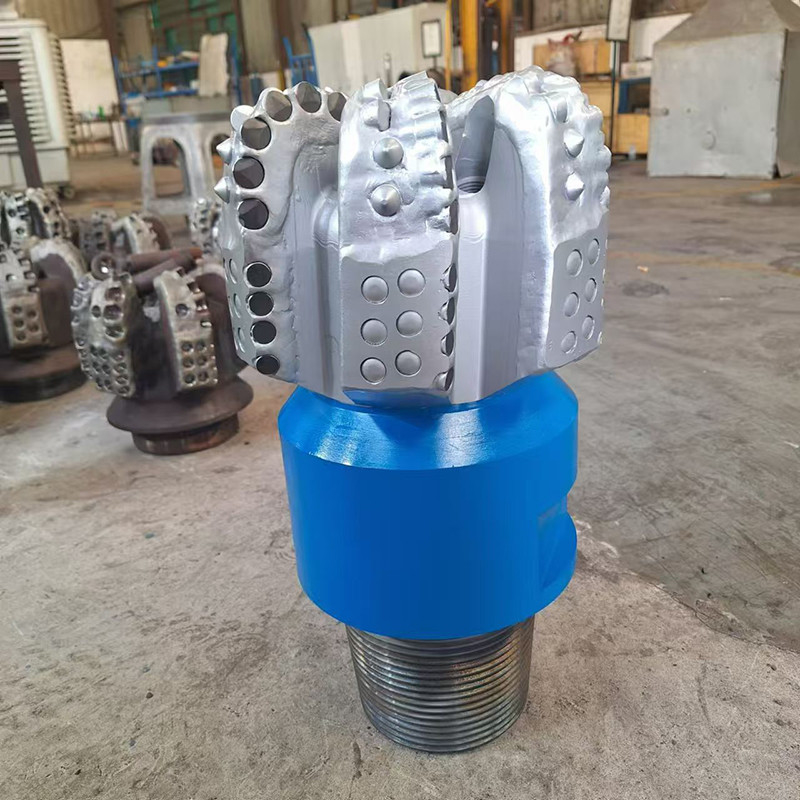

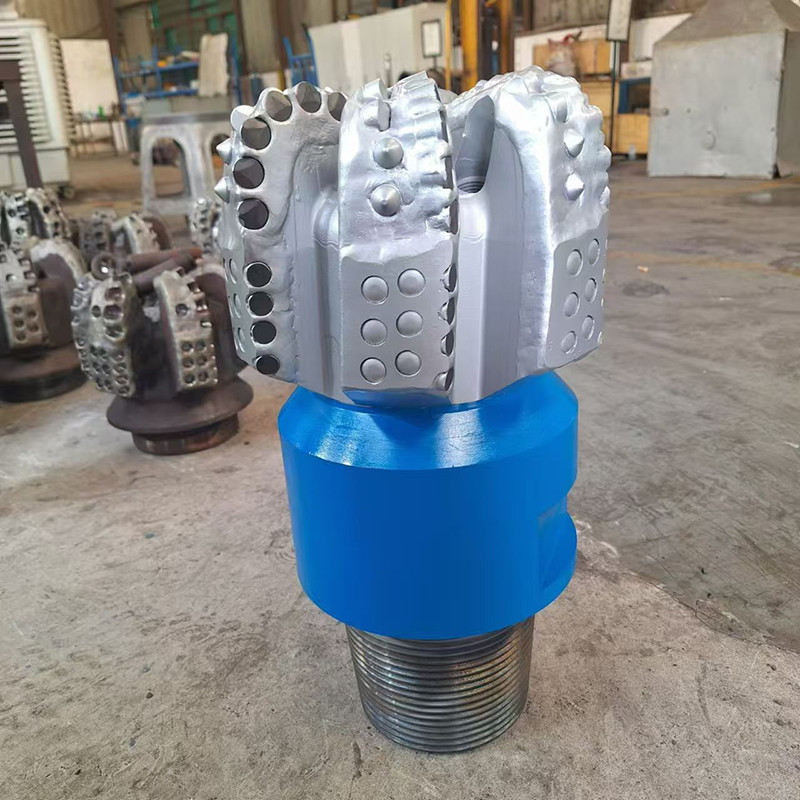

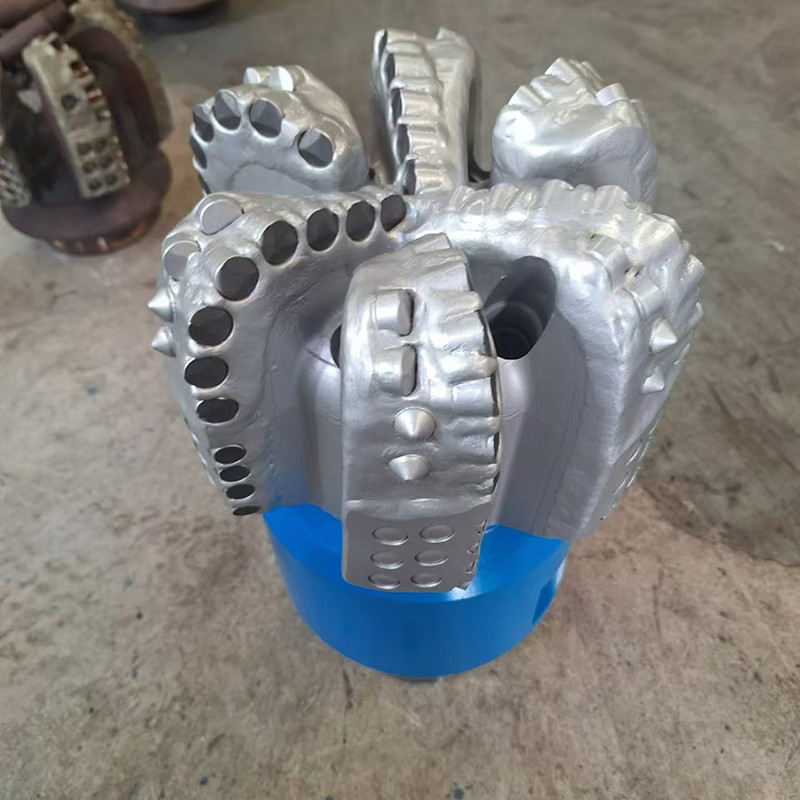

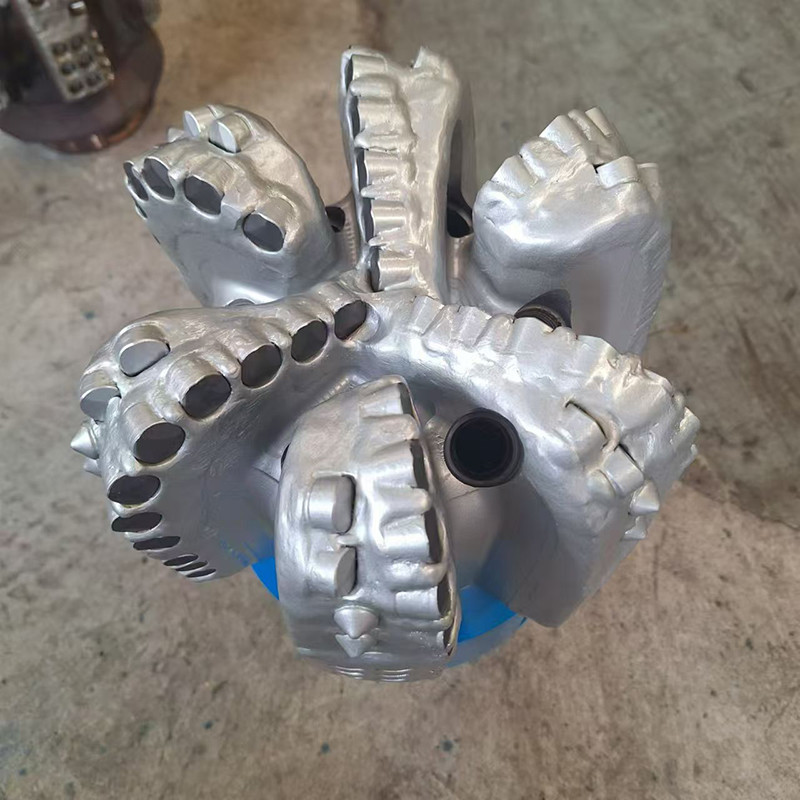

Diamantbohrwerkzeug 9-1/2 " PDC-Brutwerkzeug für Ölfeldbohrungen

Diamantbohrwerkzeug 9-1/2 " PDC-Brutwerkzeug für Ölfeldbohrungen

1. Beschreibungen:

- Ich weiß.PDC-Bohrgeräte bestehen aus vier Hauptkomponenten- Ich weiß.:

• - Ich weiß.Schneidmaschinen- Ich weiß.: typischerweise zylindrisch, mit einer dünnen Schicht aus synthetischem Diamant auf einem Substrat aus Wolframkarbid, zum Schneiden während des Bohrens verwendet.
• - Ich weiß.Schneidstruktur- Ich weiß.: Häufig der komplexeste Teil des Baus, der mit Reihen von Schnittmaschinen ausgestattet ist, die zur effektiven Entfernung von Trümmern eingerichtet sind.
• - Ich weiß.mit einem Durchmesser von- Ich weiß.: mit Splitterflöten zwischen ihnen, die als Kanäle für Bohrflüssigkeit dienen, um Bohrschnitte von der Bohrfläche zu waschen.
• - Ich weiß.Stück Körper- Ich weiß.: Die Hauptstruktur des PDC-Bohrs, in Matrix- und Stahlkörper eingeteilt, die mit der Bohrstrangleitung verbunden ist und die Schneidstruktur stützt.

2. PDC-Bit-Spezifikation:

Polycrystalline Diamantkompakte PDC-Bit in der Öl- und Gasindustrie PDC-Bit erhalten ihren Namen von den polycrystallinen Diamantkompakten, die für ihre Schneidstruktur verwendet werden.Eine PDC-Bit ist eine Bohrstelle, die anstelle von gehärteten Metallzähnen mit industriellen Diamantschneidern ausgestattet ist.

3. Profil des Bohrkörpers PDC

Die PDC-Bohrstelle (Polycrystalline Diamond Compact) dient als Grundlage für die Analyse, Gestaltung und Auswahl geeigneter PDC-Bohrstellen.Schneidstruktur, PDC-Schneidertyp, Geometrie des Stückkörpers und hydraulisches System.

PDC-Bohrmaschinen verwenden für die Bohrungen Steinschere und bestehen aus vier Hauptteilen: Schneidmaschinen, Schneidstruktur, Klingen und Blechkörper.

• - Ich weiß.SchneidmaschinenDie KommissionSie sind typischerweise zylindrisch, mit einer dünnen Schicht aus synthetischem Diamant, der auf einem Wolframkarbid-Substrat abgelegt ist.Die Integrität der Schneidform ist entscheidend, um sicherzustellen, dass das Stück nach seiner geplanten 3D-geometrischen Schneidstruktur zuverlässig arbeitet.

• - Ich weiß.SchneidstrukturDie KommissionObwohl es scheinbar einfach ist, ist es oft der komplizierteste Teil des PDC-Bohrgerätes.Jede Reihe ist entlang der Oberseite der Klingen positioniert, die nach unten ragt, die Schneidstruktur stützt und an Ort und Stelle hält und gleichzeitig die Schneidstruktur effektiv mit dem Ende der Bohrstring verbindet.Zwischen den Klingen sind Chipflöten, die als Kanäle für Bohrflüssigkeit dienen, um Bohrschnitte beim Bohren des Bohrloches von der Bohrfläche wegzuspülen.

• - Ich weiß.mit einem Durchmesser vonDie KommissionLange und kurze Klingen werden in Paaren angeordnet und entlang der Radialrichtung der Bohrstelle gestreckt.Das Design der Klingen und ihre Anordnung spielen eine entscheidende Rolle bei der Leistung des Bits.

• - Ich weiß.Stück Körper- Ich weiß.Die Schnittstelle des PDC-Bohrs besteht aus Stahl und wechselt an der Außenseite zu Wolframkarbid.

Vier.PDC-Schneidmaschinen für Bohrstücke

Polycrystalline Diamant Composite (PDC) -Schneidmaschinen sind der wichtigste Kontaktpunkt für ein Bohrgerät.

Die PDC-Schneidmaschinen sind viel Erwärmung und Kühlung ausgesetzt, eine sehr anspruchsvolle Umgebung.

PDC-Schneidmaschinen, die eine geringere thermische Abbaubarkeit und eine höhere thermische Stabilität aufweisen, erreichen im Allgemeinen eine höhere ROP und eine erhöhte Verschleißbeständigkeit.

5. PDC-Bohrbohrdüsen

PDC Drill Bit Düsen helfen, den Schnittbereich zu reinigen und die Polycrystalline Diamond Composite (PDC) Schneider zu kühlen.

Die effektive Platzierung dieser Düsen und der Winkel, in dem sie eingestellt sind, spielen eine entscheidende Rolle für die Effizienz des Bohrers.

Flüssigkeitskanäle ergänzen auch die Befestigung der Düse, um die Entfernung von Stecklingen zu verbessern.

6. Stahlkörper PDC-Bits

Der Stahlkörper von PDC Bit ist das Gegenteil des Matrixkörpers. Er kann hohen Schlagbelastungen standhalten, ist aber weicher und hat keine Schutzmerkmale.Die Festigkeit und Duktilität des Stahls verleihen Stahlkörpern eine hohe Stoßfestigkeit.

Stahlkörper sind deutlich stärker als Matrixkörper.

Ein Vorteil der Stahlstücke besteht darin, daß sie leicht mehrfach wieder aufgebaut werden können, da abgenutzte oder beschädigte Schneidmaschinen recht leicht ausgetauscht werden können.Dies ist ein besonderer Vorteil für Betreiber in kostengünstigen Bohrungen..

Polycrystalline Compact Diamant (PDC) Bohrstücke unterscheiden sich von Walzkegeln dadurch, daß sie aus einem Stück bestehen und keine beweglichen Teile haben.so dass das Bit in der Lage ist, mit höheren Drehzahlen effizienter in konsolidierten Formationen zu arbeiten.
