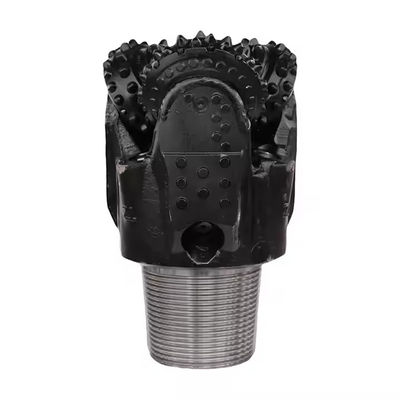

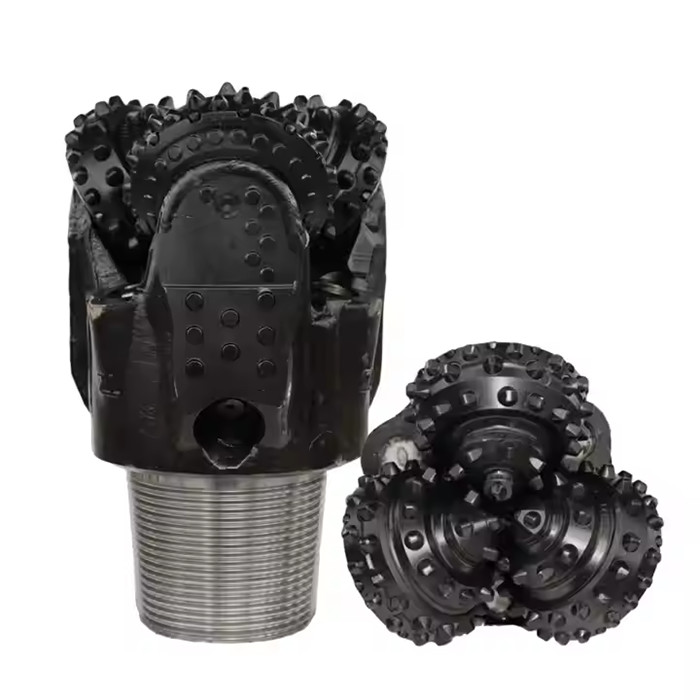

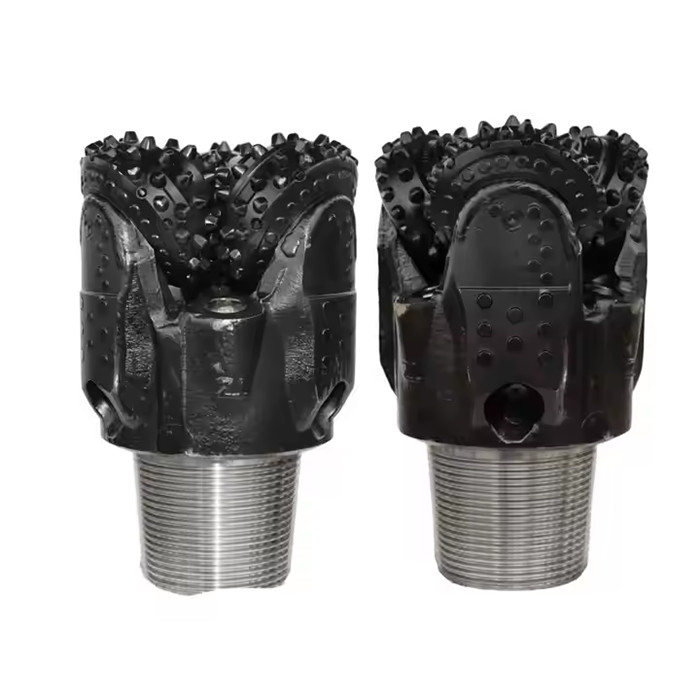

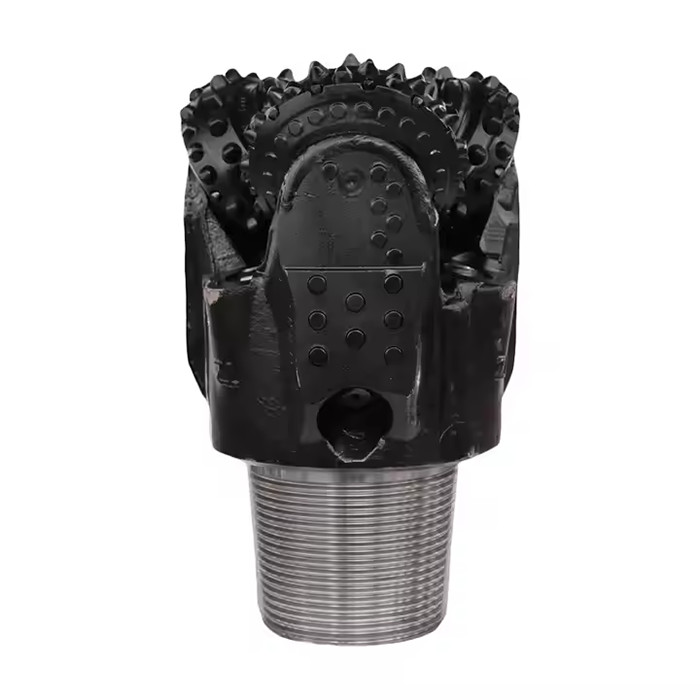

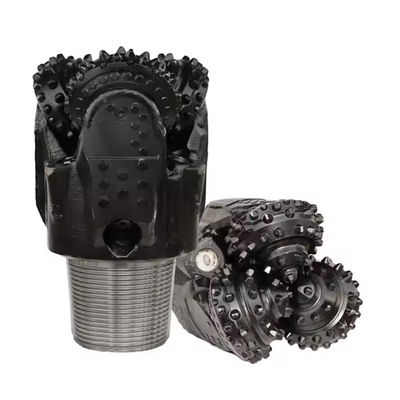

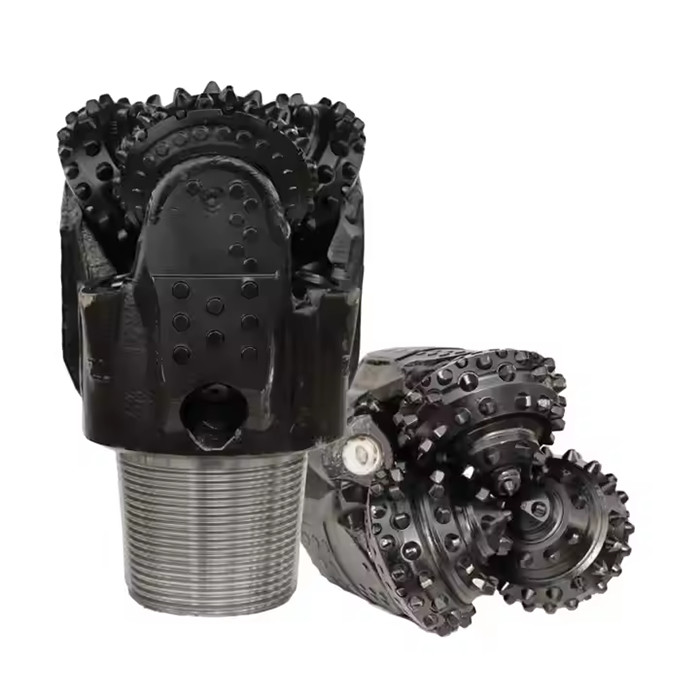

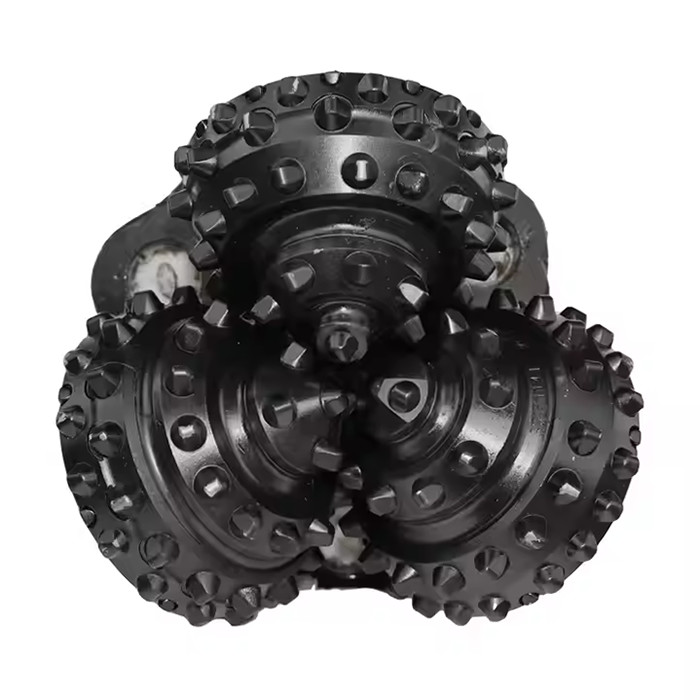

Bohrwerkzeug 9-1/2 TCI-Meißel für Gesteinsbohrgeräte

1. Beschreibungen:

Hartmetall-Einsatz (TCI)-Meißel sind unverzichtbare Werkzeuge für Bohrungen in mittleren bis harten Gesteinsformationen und bieten eine vielseitige Auswahl an sorgfältig entwickelten Hartmetall-Einsätzen, die auf die unterschiedlichen Härtegrade des Gesteins bei Bohrungen abgestimmt sind. Diese Einsätze gibt es in verschiedenen Formen, darunter kugelförmige Einsätze für extrem harte Gesteinsformationen und konische Einsätze für weichere Gesteinsmaterialien.

Die Auswahl der Hartmetall-Einsätze spielt eine entscheidende Rolle für die Effizienz und Wirksamkeit des Bohrprozesses, da unterschiedliche Gesteinsformationen spezifische Einsatzkonfigurationen erfordern, um optimale Ergebnisse zu erzielen. Die Anzahl der Einsatzreihen bei TCI-Meißeln korreliert direkt mit der Art der Anwendung und der gewünschten Bohrlochgröße, was anpassbare Konfigurationen ermöglicht, die spezifische Bohrungsanforderungen erfüllen.

2. Spezifikation:

3. Meißelprofil

4 . Lagertypen

Es gibt hauptsächlich drei Arten von Lagerdesigns, die bei Tricone-Bohrmeißeln verwendet werden:

• STANDARD OFFENES ROLLENLAGER-MEISSEL:

Bei diesen Meißeln drehen sich die Kegel frei. Dieser Meißeltyp hat eine vordere Reihe von Kugellagern und eine hintere Reihe von Rollenlagern.

• ABGEDICHTETE ROLLENLAGER-MEISSEL

Diese Meißel verfügen über eine O-Ring-Dichtung mit einem Fettreservoir zur Lagerkühlung. Die Dichtungen wirken als Barriere gegen Schlamm und Bohrklein, um die Lager zu schützen.

• GLEITLAGER-ROLLENMEISSEL

Diese Meißel werden ausschließlich mit Öl/Fett gekühlt und verfügen über Nasenlager, eine O-Ring-Dichtung und eine Laufbahn für maximale Leistung.

5. Frage:

Worauf sollten wir bei der Auswahl des Tricone-Bohrmeißels achten?

• IADC-Code-Pass
• TCI- und Stahlzahnalternativen
• Zusätzliche Hartmetall-Einsätze an den Fersenreihen
• Hartmetallbeschichtung auf den Kegelkörpern
• Diamantbeschichtete Hartmetall-Einsätze an der Schneide der Kegel
• Hartmetall-Einsätze am Schürzenende der Schenkel
• Zusätzliche zentrale Düse zur Reinigung der Kegel

Das Besondere an Tricone-Meißeln ist, dass sie mit einem eigenen Pass ausgestattet sind, wie unten gezeigt:

• Die Spezifikation der Kegel
• Der Qualitätsstempel, unterschrieben von der Person, die den Meißel hergestellt und geprüft hat
• Die empfohlenen Bohrparameter, um die beste Leistung aus dem Meißel herauszuholen:
• Meißelgewicht
• Drehgeschwindigkeit
• Spülvolumen

Welchen Typ von Tricone sollten Sie wählen?

Das hängt von der Geologie ab, in der Sie bohren, und von den Durchmessern des Bohrlochs. Die International Association of Drilling Contractors (IADC) hat ein einfach zu bedienendes Schrittsystem entwickelt, um den richtigen Tricone für Ihre Geologie auszuwählen, mit zusätzlichen Funktionen wie Meißelschutz für eine längere Produktionslebensdauer.
