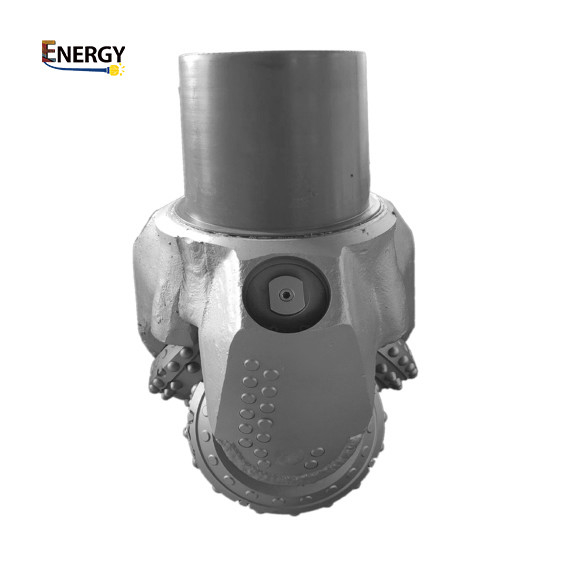

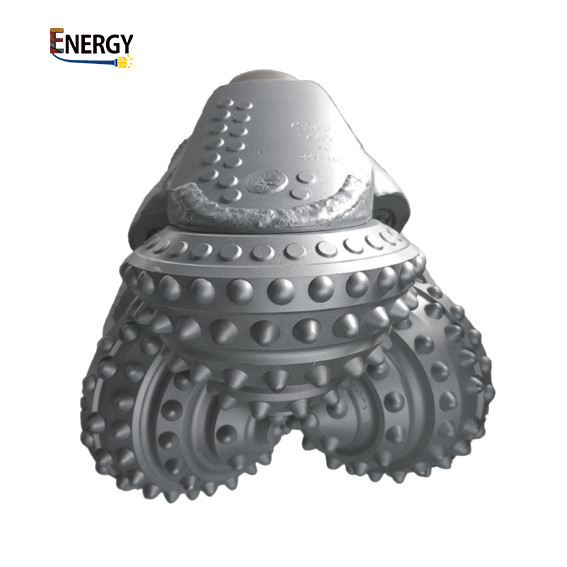

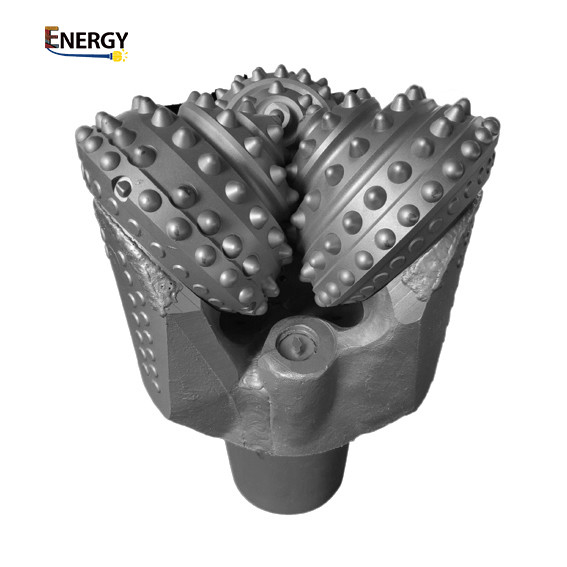

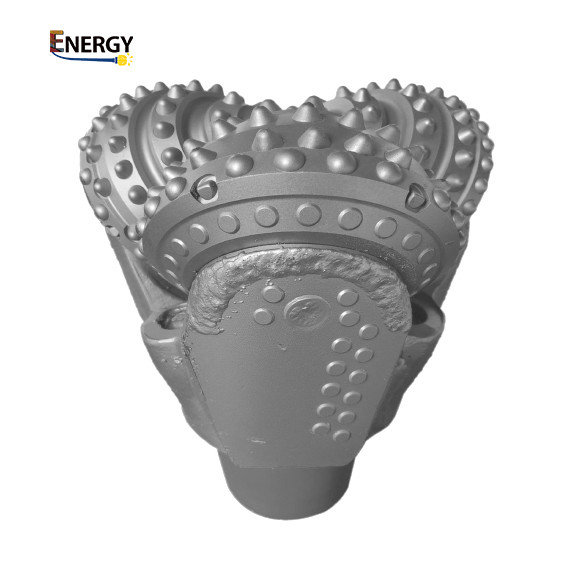

Steinkegelstück 12-1/4 Zoll Tricone Bohrstück von IADC 735

Schnittstelle für die Schnittstelle für die Schnittstelle für die Schnittstelle für die Schnittstelle

Beschreibung

Ein Tricone ist ein wesentlicher Bestandteil der in Bohrungen verwendeten Bodenöffnungsanlage.Diese mechanische Bohrmaschine nutzt die Drehbewegung und die mechanische Reibung, die durch ihre Zähne erzeugt wird, um die Felsoberfläche während des Bohrens zu entfernenEs dient dazu, die Energie der rotierenden Bohrsträhne und der Schlammversorgung zu nutzen und diese Kraft effektiv anzuwenden, um die Bohrung zu erleichtern.

Tricone-Bohrgerät Spezifikation

Woher zum Teufel weiß man, wie hochwertig ein Tricone ist?


• Tricone Bit IADC-Code Pass
• Tricone Bit TCI & Stahlzahnoptionen
• Tricone Bit Zusätzliche Einsätze aus Wolframkarbid an den Fersenreihen
• Tricone Bit Wolframkarbidbeschichtung auf Kegelkörpern
• Tricone Bit Diamantbeschichtete Wolframkarbid-Einsätze an der Spitze der Zapfen
• Tricone Bit Wolframkarbid-Einsätze am Hemdschwanz der Beine
• Tricone Bit Zusätzliche zentrale Düse zur Reinigung von Zapfen

Die Eigenschaft des Tricone-Bits ist, dass sie mit ihrem eigenen Reisepass wie unten kommen:

• Die Spezifikation der Zapfen
• Qualitätsstempel, unterschrieben von der Person, die das Stück hergestellt und geprüft hat
• Die empfohlenen Bohrparameter, um die beste Leistung des Bohrwerks zu erzielen:
• Stückgewicht
• Drehgeschwindigkeit
• Spülvolumen

Anwendungen

• Geotechnische Untersuchungen
• Bergbauexploration und -sonden
• Geotechnische Instrumente
• Geophysik

Welche Art von Trikon Sie wählen, hängt von der geologischen Lage ab, in der Sie bohren, und von den Durchmessern des Bohrloches, das Sie bohren. The International Association of Drilling Contractors (IADC) have developed an easy use step system to choose the right tricone for your geology with additional features such as bit protection for longer production life.



Tricone-Bisslagerarten:
Es gibt hauptsächlich drei Arten von Lagerkonstruktionen, die in Trikonbohrstücken verwendet werden:

• Standard-Offene Lagerrolle:
Bei diesen Bausteinen drehen sich die Zapfen frei, wobei eine vordere Reihe Kugellager und eine hintere Reihe Rolllager vorhanden sind.
• Versiegelte Lagerrollen
Die Dichtungen dienen als Barriere gegen Schlamm und Stecklinge zum Schutz der Lager.
• BITZEN der ROLLEN, die mit dem LKW-Lager verbunden sind
Diese Stücke sind streng mit Öl/Fett gekühlt, mit Nasenlagern, O-Ring-Dichtung und einem Rennen für maximale Leistung.


IADC-Codes

IADC-Codes erleichtern die Beschreibung der Art des erforderlichen Gesteins.
Die ersten drei Ziffern klassifizieren den Schläger nach der Formation, in der er gebohrt werden soll, und nach der verwendeten Lager-/Dichtungsform.
1, 2 und 3 benennenZähne aus StahlMit 1 für weiche, 2 für mittlere und 3 für harte Formationen.
Codes 4, 5, 6, 7 und 8 bezeichnenEINSETZBITTE mit Tungstenkarbidfür eine unterschiedliche Formhardheit, wobei 4 die weichste und 8 die härteste Form sind


Formationsarten
Die folgende Anlage zeigt die typische Formation und ihre IADC-Referenz
1 & 4 Weiche Formationen mit klebrigen Schichten und geringer Druckfestigkeit, wie Ton, Marmor.

1 & 4 Weiche Formationen mit geringer Druckfestigkeit wie Marmor, Salz, Anhydrit und Schiefer.

5 Weich bis mittelgroße Formationen mit geringer Druckfestigkeit, die mit harten Schichten wie Sand, Schiefer und Kreide vermischt sind.

2 oder 6 Durchschnittlich bis hart dichte Formationen mit hoher bis sehr hoher Druckfestigkeit, jedoch mit nicht abrasiven oder kleinen abrasiven Schichten, wie Schiefer, Schlammstein, Sandstein, Kalkstein,Dolomit und Anhydrit.

3 oder 7 Harte und dichte Formationen mit sehr hoher Druckfestigkeit und einigen abrasiven Schichten, wie Schlammstein, Sandstein und Schlammstein.

8 Extrem harte und abrasive Formationen wie Quarzit und Vulkangestein.


IADC-Codes- Ziffern Die ersten drei Ziffern klassifizieren den Bohrvorgang nach der Formation, in der er gebohrt werden soll, und nach der verwendeten Lager-/Dichtungsform.

Erste Ziffer1, 2 und 3 benennenZähne aus StahlMit 1 für weiche, 2 für mittlere und 3 für harte Formationen.
4, 5, 6, 7 und 8 benennenEdelmetall und EdelmetallINSERT BITS für unterschiedliche Formationshärte, wobei 4 die weichste und 8 die härteste Formation sind.

Zweite Ziffer1, 2, 3 und 4 sind eine weitere Aufschlüsselung vonBildung1 ist die weichste und 4 die härteste.

Dritte ZifferDiese Ziffer klassifiziert das Bit nachLager/Dichtungsartwie folgt:
Standard-offene Lagerrolle-Standard-offene Lagerrolle-Rolle,
air-cooled Standard open bearing roller bit with gauge protection which is defined as carbide inserts in the heel of the cone Sealed roller bearing bit Sealed roller bearing bit with gauge protection Journal sealed bearing bit Journal sealed bearing bit with gauge protection.

Vierte ZifferDie folgenden Buchstabencodes werden in der vierten Ziffernposition verwendet, um anzugeben:Zusätzliche Merkmale: A. Luftanwendungen R. Verstärkte Schweißungen C. Mittelstrahl S. Standardstahlzahn D. Abweichungskontrolle X. Chisel-Einsatz E. Erweiterter Strahl Y. Kegel-Einsatz G. Extra-Gage-Schutz Z. Sonstige Einsatzform J.Ablenkung des Strahlens
