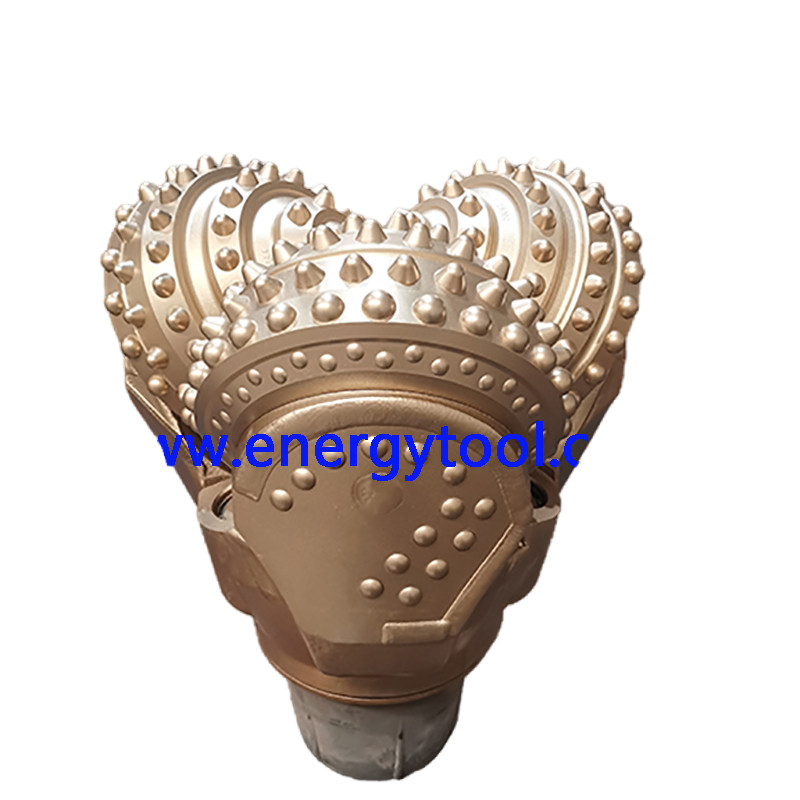

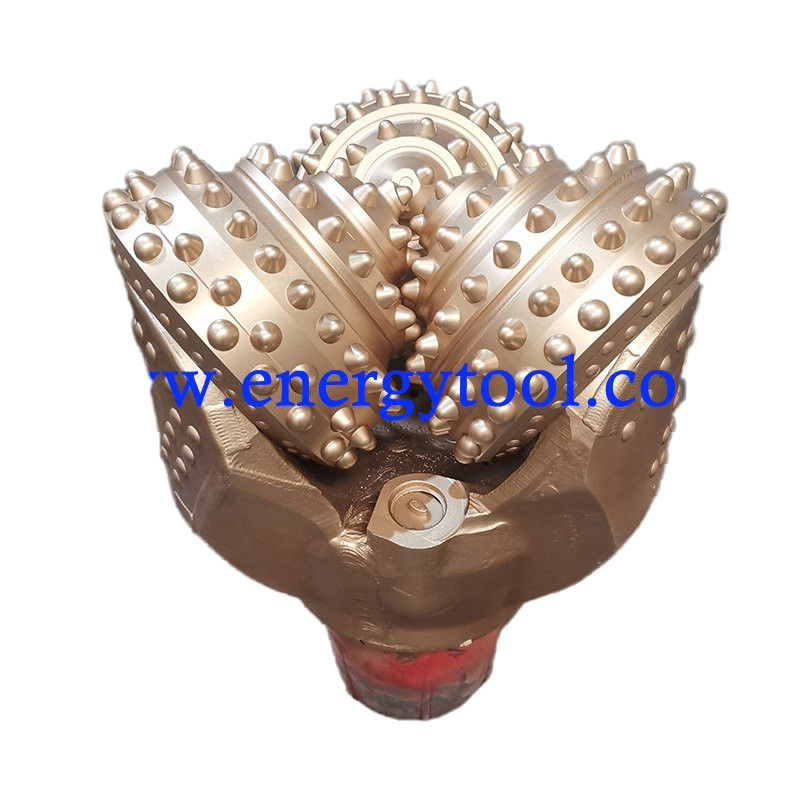

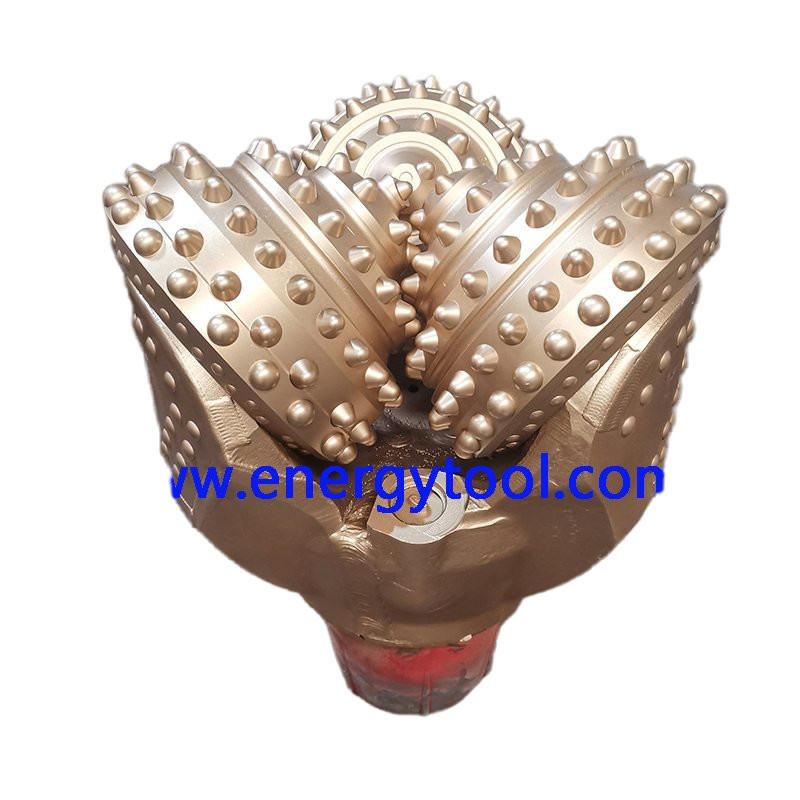

Tricone-Rollenkegelmeißel für Werkzeuge zum Bohren von Minen und Steinbrüchen

Klassifizierung von Rollenkegelmeißeln

Rollenkegelmeißel werden im Allgemeinen entweder als Hartmetalleinsatzmeißel (TCI) oder als Fräsmeißel klassifiziert.

Um den Vergleich ähnlicher Produkte verschiedener Hersteller zu erleichtern, hat die International Association of Drilling Contractors (IADC) ein einheitliches Meißelklassifizierungssystem für die Benennung von Bohrern eingerichtet.

IADC-Klassifizierungsmethode für Rollenkegelmeißel

Die IADC-Rollenkegelmeißel-Klassifizierungsmethode ist ein branchenweiter Standard für die Beschreibung von Fräs- und Einsatz-Rollenkegelmeißeln.

Dieses Codierungssystem basiert auf wichtigen design- und anwendungsbezogenen Kriterien.

Die derzeit verwendete Version wurde 1992 eingeführt und enthält Kriterien, die von Bohrmeißelherstellern unter der Schirmherrschaft der Society of Petroleum Engineers gemeinsam entwickelt wurden.

IADC-Klassifizierung

Das IADC-Klassifizierungssystem ist ein vierstelliges Design- und anwendungsbezogenes Code.

Die ersten drei Zeichen sind immer numerisch;

das letzte Zeichen ist immer alphabetisch.

Die erste Ziffer bezieht sich auf die Meißelserie, die zweite auf den Meißeltyp, die dritte auf Lager und Spurweite und das vierte (alphabetische) Zeichen auf die Meißelmerkmale.

Serie

Die Serie, das erste Zeichen im IADC-System, definiert allgemeine Formationseigenschaften und unterteilt Fräs- und Einsatzmeißel. Acht Serien oder Kategorien werden zur Beschreibung von Rollenkegel-Gesteinsmeißeln verwendet.

Die Serien 1 bis 3 gelten für Fräsmeißel;

die Serien 4 bis 8 gelten für Einsatzmeißel.

Je höher die Seriennummer, desto härter oder abrasiver ist der Gesteinstyp.

Serie 1 steht für die weichsten (einfachsten Bohranwendungen) für Fräsmeißel;

Serie 3 steht für die härtesten und abrasivsten Anwendungen für Fräsmeißel.

Serie 4 steht für die weichsten (einfachsten Bohranwendungen) für Einsatzmeißel,

Serie 8 steht für sehr harte und abrasive Anwendungen für Einsatzmeißel.

Leider wird die Gesteinshärte durch das IADC-System nicht eindeutig definiert.

Die Bedeutungen von „hartem“ Sandstein oder „mittelweichem“ Schiefer sind beispielsweise subjektiv und offen für ein gewisses Maß an Interpretation. Daher sollten Informationen nur im beschreibenden Sinne verwendet werden;  die tatsächliche Gesteinshärte variiert erheblich, abhängig von Faktoren wie Tiefe, Überdruck, Porosität und anderen, die schwer zu quantifizieren sind.

Typ

Das zweite Zeichen im IADC-Kategorisierungssystem steht für den Meißeltyp, Einsatz oder Fräsverzahnung, und beschreibt einen Grad der Formationshärte.

Der Typ reicht von 1 bis 4.

Lagerausführung und Spurweitenschutz

Das dritte IADC-Zeichen definiert sowohl die Lagerausführung als auch den Spurweitenschutz.

IADC definierte sieben Kategorien von Lagerausführung und Spurweitenschutz:

1. ungekapseltes Rollenlager (auch bekannt als offene Lagerbohrer)
2. luftgekühltes Rollenlager (für Luft-, Schaum- oder Nebelbohranwendungen)
3. ungekapseltes Rollenlager, Spurweite geschützt
4. abgedichtetes Rollenlager
5. abgedichtetes Rollenlager, Spurweite geschützt
6. abgedichtetes Reibungslager
7. abgedichtetes Reibungslager, Spurweite geschützt. Beachten Sie, dass „Spurweite geschützt“ nur angibt, dass ein Bohrer ein Merkmal aufweist, das die Spurweite des Bohrers schützt oder verbessert.  Es gibt die Art des Merkmals nicht an. Als Beispiele könnten spezielle Einsätze an der Fersenreihe (Seite des Kegels) oder diamantverbesserte Einsätze an der Spurweitenreihe angegeben werden.

Enthaltene Merkmale

Das vierte im System verwendete Zeichen definiert verfügbare Merkmale.

IADC betrachtet diese Kategorie als optional.

Dieses alphabetische Zeichen wird nicht immer in Bohreraufzeichnungen erfasst, wird aber häufig in den Katalogen und Broschüren der Bohrerhersteller verwendet.

Die IADC-Kategorisierung weist 16 identifizierende Merkmale zu und definiert diese.

Gemäß den IADC-Regeln kann nur ein alphabetisches Merkmalzeichen verwendet werden.

Bohrerdesigns kombinieren jedoch oft mehrere dieser Merkmale.

In diesen Fällen wird normalerweise das wichtigste Merkmal aufgeführt.
