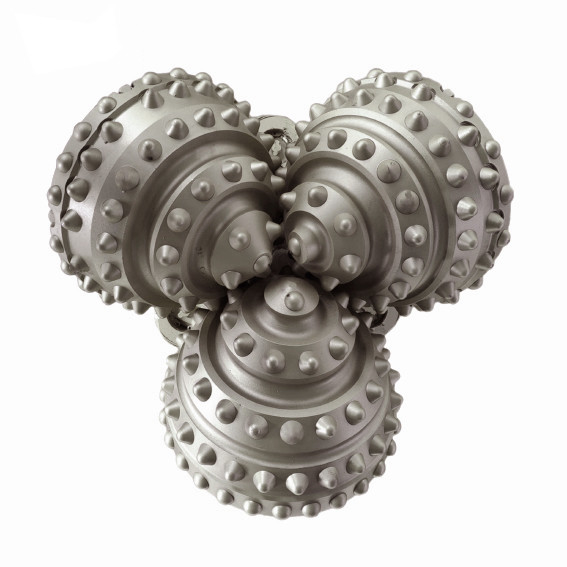

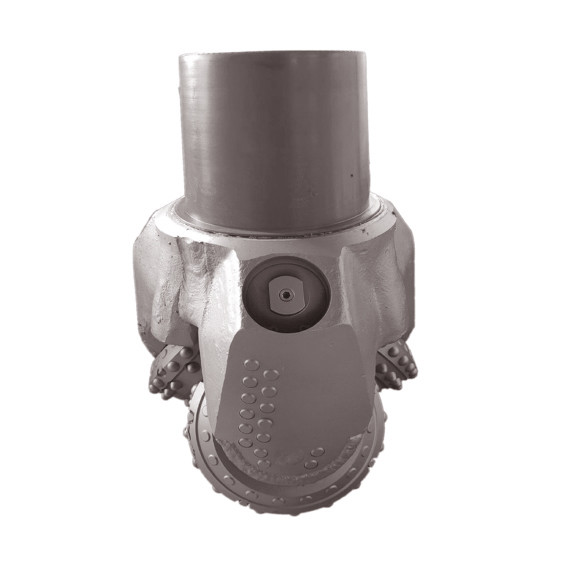

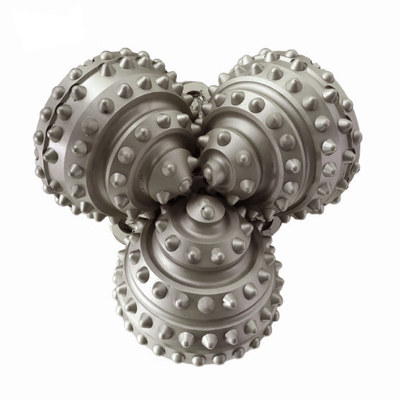

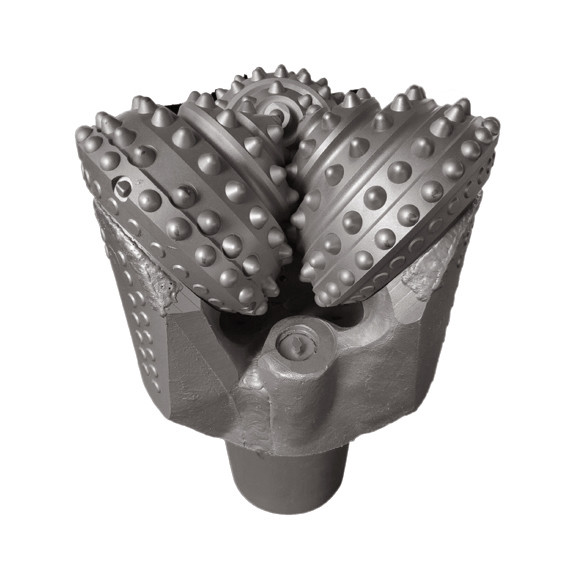

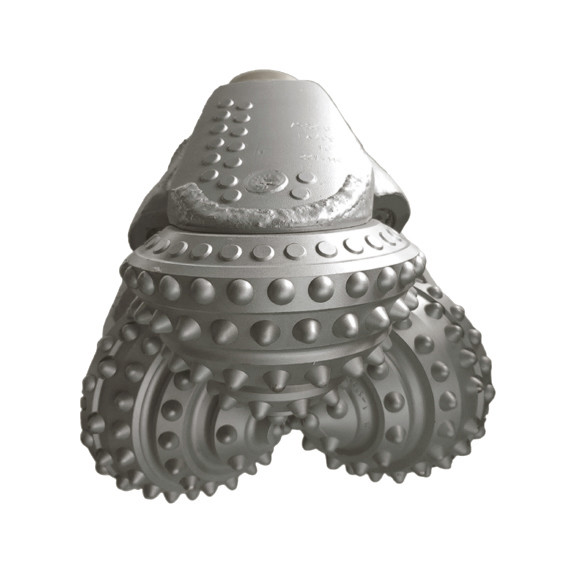

Rollenkegelbohrer 12-1/2 Zoll TCI Tricone Bohrer von API Spec

1. Beschreibungen:

TCI (Tungsten Carbide Insert) Bohrer sind speziell für das Bohren in mittelharten bis harten Gesteinsformationen konzipiert. Diese Bohrer enthalten eine Vielzahl von Hartmetalleinsätzen, einschließlich kugelförmiger Einsätze für extrem hartes Gestein und konischer Einsätze für weicheres Gestein. Die Auswahl der Einsatzreihen hängt von der spezifischen Bohranwendung und der gewünschten Bohrlochgröße ab. Darüber hinaus gibt es Optionen für offene und abgedichtete Lager sowie drei Arten von Shirttail-Schutz. TCI ist eine Abkürzung für Tungsten Carbide Insert.

2. Spezifikation:

3. Bohrerprofil

4 . Lagertypen

Es gibt hauptsächlich drei Arten von Lagerkonstruktionen, die in Tricone-Bohrern verwendet werden:

• STANDARD OFFENES LAGER ROLLENBOHRER:

Bei diesen Bohrern drehen sich die Kegel frei. Dieser Bohrertyp hat eine vordere Reihe von Kugellagern und eine hintere Reihe von Rollenlagern.

• ABGEDICHTETE LAGER ROLLENBOHRER

Diese Bohrer haben eine O-Ring-Dichtung mit einem Fettreservoir zur Lagerkühlung. Die Dichtungen wirken als Barriere gegen Schlamm und Bohrklein, um die Lager zu schützen

• JOURNAL-LAGER ROLLENBOHRER

Diese Bohrer werden ausschließlich mit Öl/Fett gekühlt, mit Nasenlagern, O-Ring-Dichtung und einer Laufbahn für maximale Leistung.

5. Frage:

Worauf sollten wir bei der Auswahl des Tricone-Bohrers achten?

• IADC-Code-Pass
• TCI- und Stahlzahn-Optionen
• Zusätzliche Hartmetalleinsätze auf Fersenreihen
• Hartmetallbeschichtung auf Kegelkörpern
• Diamantbeschichtete Hartmetalleinsätze auf der Lehre der Kegel
• Hartmetalleinsätze auf dem Shirttail der Beine
• Zusätzliche zentrale Düse zur Reinigung der Kegel

Das Tricone-Merkmal ist, dass sie mit einem eigenen Pass wie folgt geliefert werden:

• Die Spezifikation der Kegel
• Der Qualitätsstempel, der von der Person unterzeichnet wurde, die den Bohrer hergestellt und geprüft hat
• Die empfohlenen Bohrparameter, um die beste Leistung aus dem Bohrer herauszuholen:
• Bohrer-Gewicht
• Drehzahl
• Spülvolumen

Welchen Tricone-Typ sollten Sie wählen?

Es hängt von der Geologie ab, in der Sie bohren, und von den Durchmessern des Bohrlochs, das Sie bohren. Die International Association of Drilling Contractors (IADC) hat ein einfach zu bedienendes Stufensystem entwickelt, um den richtigen Tricone für Ihre Geologie auszuwählen, mit zusätzlichen Funktionen wie Bohrschutz für eine längere Produktionslebensdauer.
