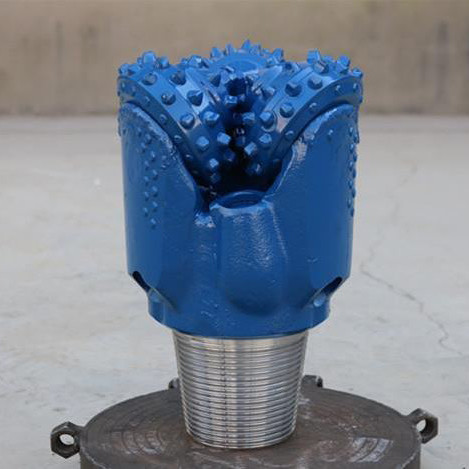

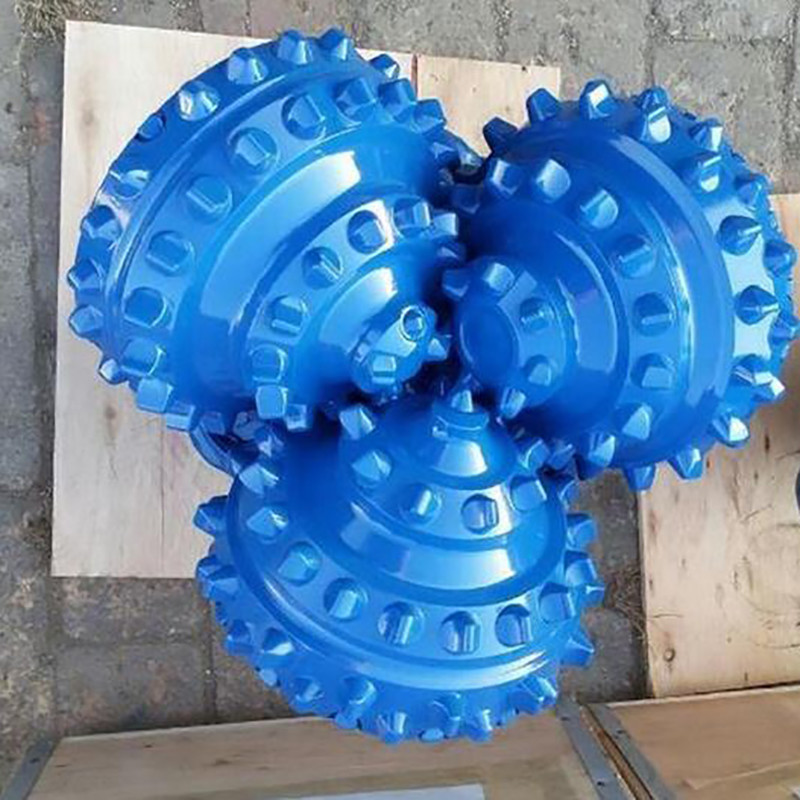

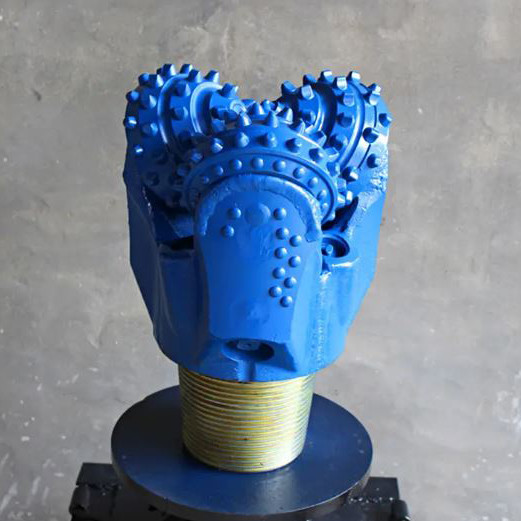

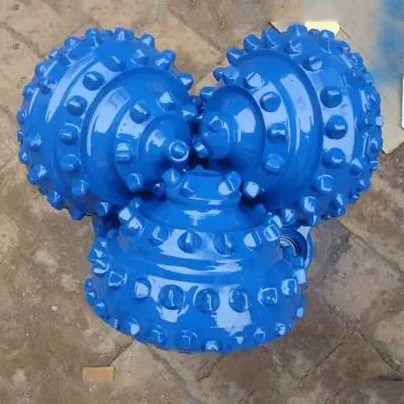

TCI 9-1/2 "Tricone Bohrgerät IADC 537 von Ölfeld-Gesteinsbohrungen

Beschreibung

Ein Tricone-Bit ist eine wesentliche Komponente der Bohrlochsohlenanordnung, die bei Bohroperationen verwendet wird. Dieser mechanische Bohrmeißel nutzt Drehbewegung und die mechanische Reibung, die durch seine Zähne erzeugt wird, um die Gesteinsoberfläche während des Bohrens zu entfernen. Sein Zweck ist es, die Energie aus dem rotierenden Bohrstrang und der Schlammversorgung zu nutzen und diese Kraft effektiv einzusetzen, um die Vertiefung des Brunnens zu erleichtern.

Wie man die Qualität eines Tricone-Bits erkennt?

• Tricone Bit IADC-Code-Pass
• Tricone Bit  TCI- und Stahzzahn-Optionen
• Tricone Bit  Zusätzliche Wolframkarbid-Einsätze auf Fersenreihen
• Tricone Bit  Wolframkarbidbeschichtung auf Konuskörpern
• Tricone Bit  Diamantbeschichtete Wolframkarbid-Einsätze auf der Lehre der Konen
• Tricone Bit  Wolframkarbid-Einsätze auf dem Schürzenende der Beine
• Tricone Bit  Zusätzliche zentrale Düse zur Reinigung der Konen

Das Besondere an Tricone-Bits ist, dass sie mit einem eigenen Pass wie folgt geliefert werden:

• Die Spezifikation der Konen
• Der Qualitätsstempel, der von der Person unterzeichnet wurde, die das Bit hergestellt und geprüft hat
• Die empfohlenen Bohrparameter, um die beste Leistung aus dem Bit herauszuholen:
• Bitgewicht
• Drehzahl
• Spülvolumen

Anwendungen

• Geotechnische Untersuchung
• Bergbau-Exploration & Sondierung
• Geotechnische Instrumentierung
• Geophysik

Welchen Tricone-Typ Sie wählen, hängt von der Geologie ab, in der Sie bohren, und von den Durchmessern des Bohrlochs, das Sie bohren. Die International Association of Drilling Contractors (IADC) hat ein einfach zu bedienendes Stufensystem entwickelt, um das richtige Tricone-Bit für Ihre Geologie auszuwählen, mit zusätzlichen Funktionen wie Bit-Schutz für eine längere Produktionslebensdauer.

Lagertypen
Es gibt hauptsächlich drei Arten von Lagerkonstruktionen, die in Tricone-Bohrmeißeln verwendet werden:

• STANDARD-OFFENES ROLLERLAGER-BIT:
Bei diesen Bits drehen sich die Konen frei. Dieser Bit-Typ hat eine vordere Reihe von Kugellagern und eine hintere Reihe von Rollenlagern.
• ABGEDICHTETE ROLLERLAGER-BITS
Diese Bits haben eine O-Ring-Dichtung mit einem Fettreservoir zur Lagerkühlung. Die Dichtungen wirken als Barriere gegen Schlamm und Bohrklein, um die Lager zu schützen
• JOURNAL-ROLLERLAGER-BITS
Diese Bits sind streng öl-/fettgekühlt mit Nasenlagern, O-Ring-Dichtung und einer Laufbahn für maximale Leistung.


IADC-Codes

IADC-Codes erleichtern die Beschreibung, welche Art von Gesteinsbohrer benötigt wird.
Die ersten drei Ziffern klassifizieren das Bit entsprechend der Formation, für die es ausgelegt ist, und der verwendeten Lager-/Dichtungsbauart.
1, 2 und 3 bezeichnen STAHLZAHN-BITS mit 1 für weiche, 2 für mittlere und 3 für harte Formationen.
Codes 4, 5, 6, 7 und 8 bezeichnen WOLFRAMKARBID-EINSATZ-BITS für unterschiedliche Formationshärten, wobei 4 die weichste und 8 die härteste ist


Formationstypen
Das Folgende zeigt die typische Formation und ihre IADC-Referenz
1 & 4 Weiche Formationen mit klebrigen Schichten und geringer Druckfestigkeit, wie z. B. Ton, Mergel.

1 & 4 Weiche Formationen mit geringer Druckfestigkeit wie Mergel, Salz, Anhydrit und Schiefer.

5 Weiche bis mittlere Formationen mit geringer Druckfestigkeit und zwischengelagerten harten Schichten, wie z. B. Sande, Schiefer und Kreide.

2 oder 6 Mittlere bis harte dichte Formationen mit hoher bis sehr hoher Druckfestigkeit, aber mit nicht-abrasiven oder kleinen abrasiven Schichten, wie z. B. Schiefer, Schlammstein, Sandstein, Kalkstein, Dolomit und Anhydrit.

3 oder 7 Harte und dichte Formationen mit sehr hoher Druckfestigkeit und einigen abrasiven Schichten, wie z. B. Siltstein, Sandstein und Schlammstein.

8 Extrem harte und abrasive Formationen wie Quarzit und Vulkangestein.


IADC-Codes - Ziffern Die ersten drei Ziffern klassifizieren das Bit entsprechend der Formation, für die es ausgelegt ist, und der verwendeten Lager-/Dichtungsbauart.

Erste Ziffer 1, 2 und 3 bezeichnen STAHLZAHN-BITS mit 1 für weiche, 2 für mittlere und 3 für harte Formationen.
4, 5, 6, 7 und 8 bezeichnen WOLFRAMKARBID EINSATZ-BITS für unterschiedliche Formationshärten, wobei 4 die weichste und 8 die härteste ist.

Zweite Ziffer 1, 2, 3 und 4 sind eine weitere Aufschlüsselung der Formation mit 1 als die weichste und 4 als die härteste.

Dritte Ziffer Diese Ziffer klassifiziert das Bit entsprechend dem Lager-/Dichtungstyp wie folgt:
Standard-offenes Rollerlager-Bit Standard-offenes Rollerlager-Bit,
luftgekühltes Standard-offenes Rollerlager-Bit mit Lehrenschutz, der als Karbideinsätze in der Ferse des Konus definiert ist Abgedichtetes Rollerlager-Bit Abgedichtetes Rollerlager-Bit mit Lehrenschutz Journal-abgedichtetes Lager-Bit Journal-abgedichtetes Lager-Bit mit Lehrenschutz.

Vierte Ziffer Die folgenden Buchstaben-Codes werden in der vierten Ziffernposition verwendet, um zusätzliche Funktionenanzugeben: A. Luftanwendung R. Verstärkte Schweißnähte C. Mitteldüse S. Standard-Stahlzahn D. Abweichungskontrolle X. Meißel-Einsatz E. Erweiterte Düse Y. Konischer Einsatz G. Zusätzlicher Lehrenschutz Z. Andere Einsatzform J. Strahlablenkung
