Bohrer für Gesteinsbohrungen 12-1/4 Zoll Tricone-Bohrer IADC 516 mit API-Anschluss

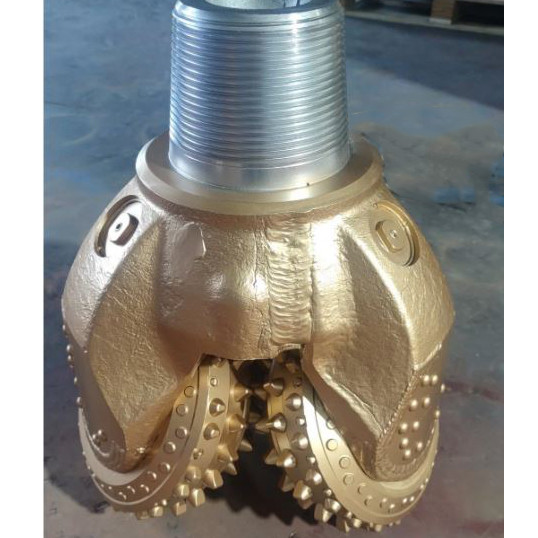

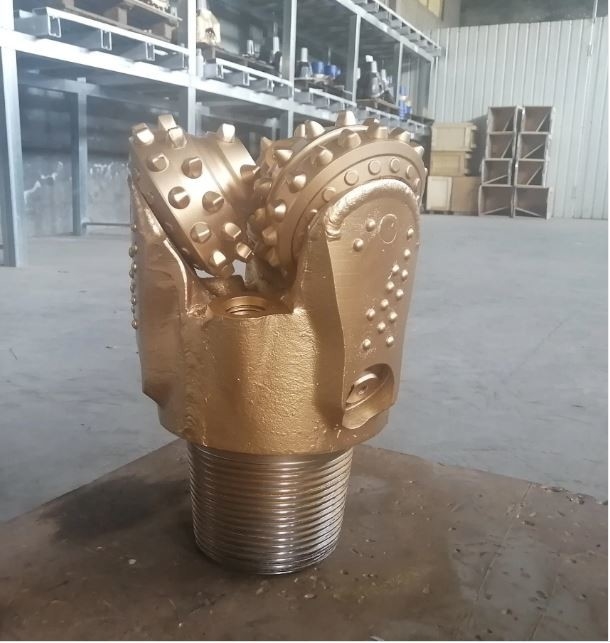

Tricone Bit 12-1/4 Zoll IADC 516 mit API-Anschluss

Beschreibung

Ein Tricone-Bit ist eine wesentliche Komponente der Bohrlochsohlenanordnung, die bei Bohroperationen verwendet wird. Dieser mechanische Bohrer nutzt Drehbewegung und die mechanische Reibung, die von seinen Zähnen erzeugt wird, um die Gesteinsoberfläche während des Bohrens zu entfernen. Sein Zweck ist es, die Energie aus dem rotierenden Bohrgestänge und der Schlammversorgung zu nutzen und diese Kraft effektiv einzusetzen, um die Vertiefung des Brunnens zu erleichtern.

Wie man die Qualität eines Tricone-Bits erkennt?

• Tricone Bit IADC-Code-Pass
• Tricone Bit TCI & Stahlzahn-Optionen
• Tricone Bit  Zusätzliche Wolframkarbid-Einsätze auf Fersenreihen
• Tricone Bit  Wolframkarbidbeschichtung auf Konuskörpern
• Tricone Bit  Diamantbeschichtete Wolframkarbid-Einsätze auf der Lehre der Konen
• Tricone Bit Wolframkarbid-Einsätze auf dem Schaft der Beine
• Tricone Bit  Zusätzliche zentrale Düse zur Reinigung der Konen

Das Besondere an Tricone-Bits ist, dass sie mit einem eigenen Pass wie folgt geliefert werden:

• Die Spezifikation der Konen
• Der Qualitätsstempel, der von der Person unterschrieben wurde, die das Bit hergestellt und geprüft hat
• Die empfohlenen Bohrparameter, um die beste Leistung aus dem Bit herauszuholen:
• Bitgewicht
• Drehzahl
• Spülvolumen

Anwendungen

• Geotechnische Untersuchung
• Bergbau-Exploration & Sondierung
• Geotechnische Instrumentierung
• Geophysik

Welchen Tricone-Typ Sie wählen, hängt von der Geologie ab, in der Sie bohren, und von den Durchmessern des Bohrlochs, das Sie bohren. Die International Association of Drilling Contractors (IADC) hat ein einfach zu bedienendes Stufensystem entwickelt, um das richtige Tricone-Bit für Ihre Geologie auszuwählen, mit zusätzlichen Funktionen wie Bit-Schutz für eine längere Produktionslebensdauer.



Lagertypen
Es gibt hauptsächlich drei Arten von Lagerkonstruktionen, die in Tricone-Bohrbits verwendet werden:

• STANDARD OFFENES ROLLERLAGER-BIT:
Bei diesen Bits drehen sich die Konen frei. Dieser Bit-Typ hat eine vordere Reihe von Kugellagern und eine hintere Reihe von Rollenlagern.
• ABGEDICHTETE ROLLERLAGER-BITS
Diese Bits haben eine O-Ring-Dichtung mit einem Fettreservoir zur Lagerkühlung. Die Dichtungen wirken als Barriere gegen Schlamm und Bohrklein, um die Lager zu schützen
• JOURNAL-ROLLERLAGER-BITS
Diese Bits sind ausschließlich öl-/fettgekühlt mit Nasenlagern, O-Ring-Dichtung und einer Laufbahn für maximale Leistung.


IADC-Codes

IADC-Codes erleichtern die Beschreibung, welche Art von Gesteinsbohrer benötigt wird.
Die ersten drei Ziffern klassifizieren das Bit entsprechend der Formation, für die es ausgelegt ist, und der verwendeten Lager-/Dichtungsbauart.
1, 2 und 3 bezeichnenSTAHLZAHN-BITSmit 1 für weiche, 2 für mittlere und 3 für harte Formationen.
Codes 4, 5, 6, 7 und 8 bezeichnenWOLFRAMKARBID-EINSATZ-BITSfür unterschiedliche Formationshärten, wobei 4 die weichste und 8 die härteste ist


Formationstypen
Die folgende Tabelle zeigt die typische Formation und ihre IADC-Referenz
1 & 4 Weiche Formationen mit klebrigen Schichten und geringer Druckfestigkeit, wie z. B. Ton, Mergel.

1 & 4 Weiche Formationen mit geringer Druckfestigkeit wie Mergel, Salz, Anhydrit und Schiefer.

5 Weiche bis mittlere Formationen mit geringer Druckfestigkeit und zwischengelagerten harten Schichten, wie z. B. Sande, Schiefer und Kreide.

2 oder 6 Mittlere bis harte dichte Formationen mit hoher bis sehr hoher Druckfestigkeit, aber mit nicht-abrasiven oder kleinen abrasiven Schichten, wie z. B. Schiefer, Schlammstein, Sandstein, Kalkstein, Dolomit und Anhydrit.

3 oder 7 Harte und dichte Formationen mit sehr hoher Druckfestigkeit und einigen abrasiven Schichten, wie z. B. Siltstein, Sandstein und Schlammstein.

8 Extrem harte und abrasive Formationen wie Quarzit und Vulkangestein.


IADC-Codes - Ziffern Die ersten drei Ziffern klassifizieren das Bit entsprechend der Formation, für die es ausgelegt ist, und der verwendeten Lager-/Dichtungsbauart.

Erste Ziffer1, 2 und 3 bezeichnenSTAHLZAHN-BITSmit 1 für weiche, 2 für mittlere und 3 für harte Formationen.
4, 5, 6, 7 und 8 bezeichnenWOLFRAMKARBIDEINSATZ-BITS für unterschiedliche Formationshärten, wobei 4 die weichste und 8 die härteste ist.

Zweite Ziffer1, 2, 3 und 4 sind eine weitere Aufschlüsselung derFormationwobei 1 die weichste und 4 die härteste ist.

Dritte ZifferDiese Ziffer klassifiziert das Bit entsprechend demLager-/Dichtungstypwie folgt:
Standard offenes Rollerlager-Bit Standard offenes Rollerlager-Bit,
luftgekühltes Standard offenes Rollerlager-Bit mit Lehrenschutz, der als Karbideinsätze in der Ferse des Konus definiert ist Abgedichtetes Rollerlager-Bit Abgedichtetes Rollerlager-Bit mit Lehrenschutz Journal abgedichtetes Rollerlager-Bit Journal abgedichtetes Rollerlager-Bit mit Lehrenschutz.

Vierte ZifferDie folgenden Buchstaben-Codes werden in der vierten Ziffernposition verwendet, umzusätzliche Funktionenanzugeben: A. Luftanwendung R. Verstärkte Schweißnähte C. Mitteldüse S. Standard-Stahlzahn D. Abweichungskontrolle X. Meißel-Einsatz E. Erweiterte Düse Y. Konischer Einsatz G. Zusätzlicher Lehrenschutz Z. Andere Einsatzform J. Strahlablenkung
